멀티 채널 신호 프로세서

FA-505

비디오 기능

차세대 제작 환경을 고려한 버전 업

Log 커브 정보를 등록할 수 있는 HDR(하이 다이내믹 레인지) 대응*


HDR(하이 다이내믹 레인지) 영상에 대응해, SDR(표준 다이나믹 레인지)와 HDR을 상호 변환하는 것이 가능하게 되었습니다.
신호 변환에 필요한 로그 커브 정보는 임의의 파일을 본체에 등록할 수 있고 적절한 로그 커브를 할당할 수 있습니다.
※ FA-505에서는 SQD, 2SI 신호의 상호 변환을 할 수 없습니다. 또한 ITU-R BT.2100에 규정된 HLG(Hybrid Log-Gamma) OOTF는 지원하지 않습니다.
HLG와 다른 감마 커브(SDR 또는 SMPTE ST 2084) 간에는 장면 참조형(Scene Referred) 변환이 가능하지만 디스플레이 참조형(Display Referred) 변환은 불가능합니다.

ITU-R BT.2020의 WCG(광색역)에 대응


광색역 ITU-R BT.2020에 대응하여 ITU-R BT.2020과 ITU-R BT.709의 상호 변환이 가능하게 되었습니다.

4K 2SI 신호에 대응


지금까지는 4K SQD(Square Division) 신호만 대응했지만, 버전업을 통하여 2SI(Sample Interleav) 신호에도 대응하고 있습니다.

프레임 레이트 변환 기능을 탑재


29.97p에서 59.94p, 50p에서 25p 등 프레임 레이트를 2배, 1/2배로 하는 변환 기능을 탑재했습니다.

낮은 프레임 속도(23.98p, 30p)의 4K 카메라 신호에 대응


23.98p, 30p 등 낮은 프레임 레이트를 사용하는 4K 카메라의 영상 출력에 대응했습니다.

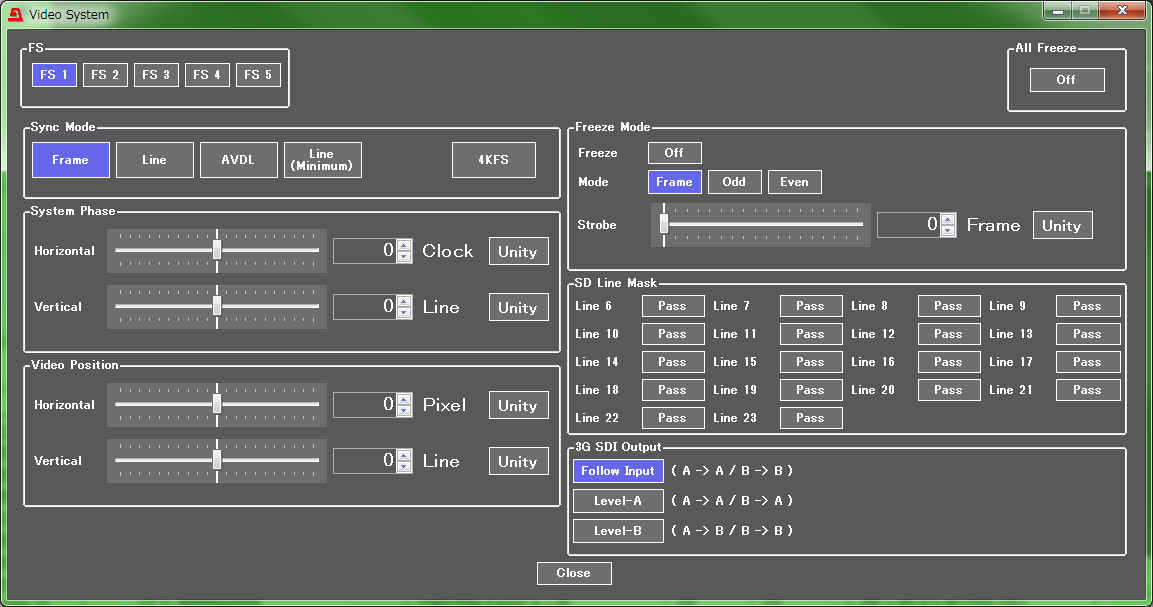

프레임 싱크로나이저 기능

FOR-A의 프레임 싱크로나이저는 낮은 품질의 비디오 신호에 대하여 압도적인 인입 성능을 가지고 있습니다.
동기 모드는 프레임/라인/AVDL에서 선택 가능. 어느 모드에서도 앤실러리 데이터는 H/V 모두 통과시킬 수 있습니다*.
※ 입출력 포맷이 다른 경우에는 통과 가능한 패킷에 제약이 있습니다.

Frame Sync 모드


젠록 신호에 동기시켜 출력하는 모드입니다. 젠록 신호와 비디오 입력 신호가 동기/비동기인 경우에도 사용할 수 있습니다.

Line Sync 모드


젠록 신호에 대해 ±1/2 라인의 범위에서 동기시켜 출력하는 모드입니다. 젠록 신호는 비디오 입력 신호가 동기화된 경우에만 사용할 수 있습니다.

AVDL 모드


젠록 신호에 대해 일정한 지연으로 출력하는 모드입니다. 인입 범위는 HD시 5H, SD시 1H가 됩니다. 젠록 신호와 비디오 입력 신호가 동기화된 경우에만 사용할 수 있습니다.

Line Sync (Minimum) 모드


입력된 신호를 최소 지연으로 출력하는 모드입니다. 젠록 신호와 비디오 입력 신호가 동기화된 경우에만 사용할 수 있습니다.

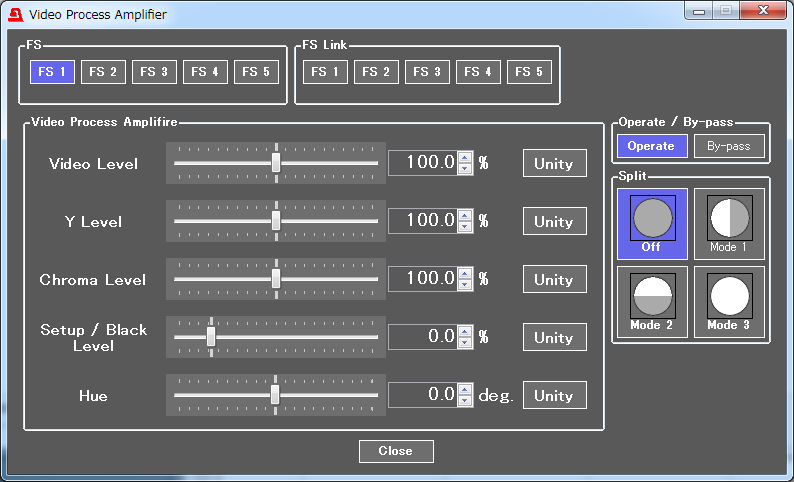

프로세스 앰프

비디오 레벨, 크로마 레벨, 블랙 레벨, HUE 조정이 가능합니다. 개별적인 조정은 물론, 채널 링크에 의해, 복수의 채널을 일괄 컨트롤하는 것도 가능합니다.
또한 보정 전/보정 후를 확인하기 위한 분할 표시 기능도 가지고 있습니다.

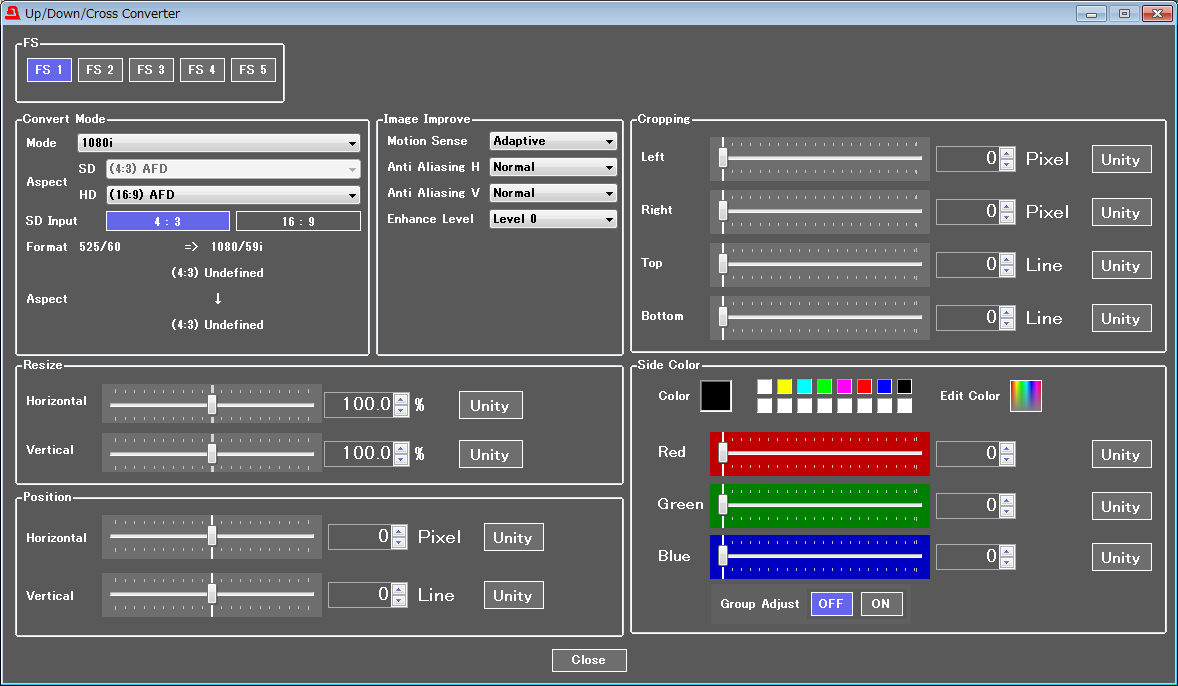

업 / 다운 / 크로스 / 애스펙트 컨버터 (옵션)

각 프로세스 회로에 업/다운/크로스/종횡 컨버터 기능을 추가 가능합니다. 3G/HD/SD의 상호 변환을 실현합니다.

  • 업컨버터: SD→HD, HD→3G, SD→3G로 변환 가능
  • 다운 컨버터: 3G→HD, 3G→SD, HD→SD로 변환 가능
  • 크로스 컨버터: 1080i→720P, 720P→1080i로 변환 가능
  • 어스펙트 컨버터: 레터 박스나 사이드 컷을 비롯해 다양한 어스펙트 변환이 가능

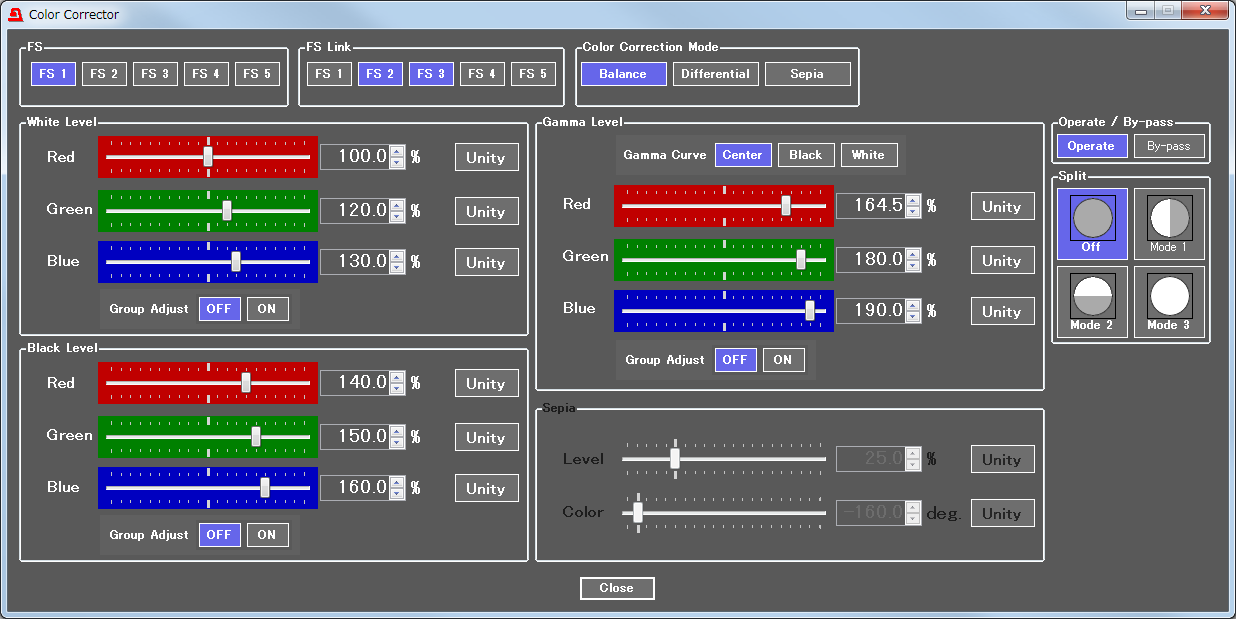

컬러 콜렉터 기능

방송 업계에서 실적이 있는 컬러 콜렉터 기능을 각 채널에 표준 탑재. 10 출력의 컬러 콜렉터를 자유롭게 사용하실 수 있습니다.
컬러 콜렉션 모드는 3 종류. 단독 또는 그룹으로 색상 조정이 가능합니다. 파라미터의 차이를 유지하면서 각 채널을 링크하는 것도 가능합니다.

  • 밸런스 모드: RGB에 의한 색조정
  • 디퍼렌셜 모드: 화이트 밸런스를 무너뜨리지 않고 색상 조정
  • 세피아 모드: 단색 또는 세피아로 색 변환

FOR-A의 컬러 콜렉터에는 친숙한 UNITY 버튼을 탑재. 버튼을 누르는 것만으로 기본 상태로 복귀시킬 수 있습니다.
보정 전/보정 후를 확인하기 위한 분할 표시 기능도 가지고 있습니다. 4K 모드를 이용하여 4K 컬러 콜렉터로서의 이용도 가능합니다.

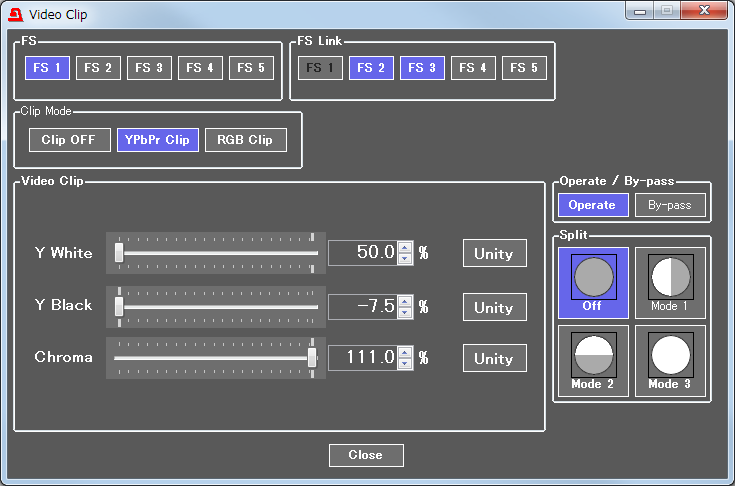

클립 기능

평판이 좋은 FOR-A의 컬러 콜렉터 클립 기능을 계승하였으며, Y/Pb/Pr 또는 RGB 클립 기능으로 색 정보를 최적의 범위내에서 고를 수 있습니다.

  • Y/Pb/Pr클립：화이트 클립과 블랙 클립 기능에 의해, 화이트 밸런스를 유지한 채, 필요 이상으로 밝은/어두운 색 정보를 범위내에 조정 가능.
  • GBR 클립: 화이트 클립과 블랙 클립 기능에 의해, 필요 이상으로 밝은/어두운 색 정보를 범위내에 조정 가능. 촬영 시 발생한 의도하지 않은 색 정보를 보정합니다.

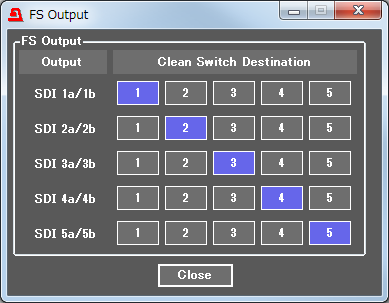

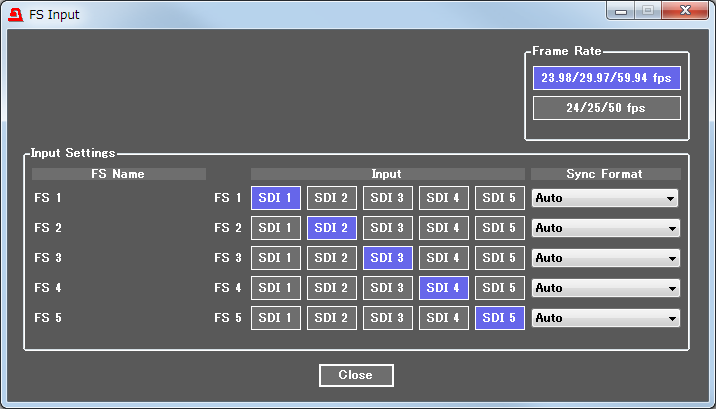

SDI 입출력 각각에 셀렉터 기능을 탑재

SDI 입출력 각각에 셀렉터 기능을 탑재. 입력단에서 프로세스 경로를 선택하고, 또한 출력단에서 출력하는 단자를 선택할 수 있습니다.

클린 스위치

출력부에는 클린 스위치를 탑재. 영상, 음성 모두 노이즈나 쇼크 없이, 부드러운 전환을 실현합니다. 전환 방법은 크로스 포인트를 직접 조작하는 다이렉트 모드 외에 TAKE 조작으로 일괄 전환을 실시하는 TAKE 모드, 또한 크로스 포인트 설정을 저장하고 일괄 전환 SALVO 모드를 탑재. 프로세스 처리가 있는 라우팅 스위처로도 충분히 활용 가능합니다.

딜레이 조정

최대 8프레임까지의 프레임 버퍼를 탑재. 각 채널 개별적으로 딜레이 조정이 가능합니다.

입출력 바이패스

전원 차단이나 고장 발생시 프로세스 기능을 우회하여 영상을 출력하는 우회 기능을 탑재하고 있습니다.

ANC MUX/DEMUX

비디오 신호에 중첩된 앤실러리(ANC) 신호는 먼저 분리되어 프로세스 회로와는 별도로 처리됩니다.
ANC 데이터는 채널마다 그대로 통과할지, 설정된 ANC 데이터를 다시 겹칠지, 공백으로 할지를 선택할 수 있습니다.

타임코드 인서터/제너레이터

타임 코드는 외부에서 LTC 타임 코드 입력 외에 내장 타임 코드 생성기를 선택할 수 있습니다. 채널당 Pass, 외부 TC 또는 내장 TC를 준수할지 여부를 선택할 수 있습니다. 또한, 탑재 LTC 단자는 외부 LTC 입력 외에 내장 TC의 외부 출력으로 이용하는 것도 가능합니다 (선택식)

테스트 신호 출력

채널당 100% 컬러바, 75% 컬러바, SMPTE 컬러바, Ramp 신호 출력이 가능합니다.

이벤트 메모리

FA-505에서 설정한 각종 파라미터는 이벤트 메모리로 내부에 저장할 수 있습니다. 본체에는 최대 100건의 저장이 가능합니다. 또한 PC를 사용하여 설정 데이터를 백업/복원할 수 있습니다.

SNMP

FA-505는 표준으로 SNMP를 지원합니다. 전원, 팬, 신호 등에 관한 알람 감시를 SNMP 경유로 실시하는 것도 가능합니다.

영상 출력 확장 옵션

옵션 슬롯에 영상 출력 확장 옵션 FA-10DO를 추가하면 슬롯당 2출력 2분배 출력의 확장이 가능합니다.

오디오 기능

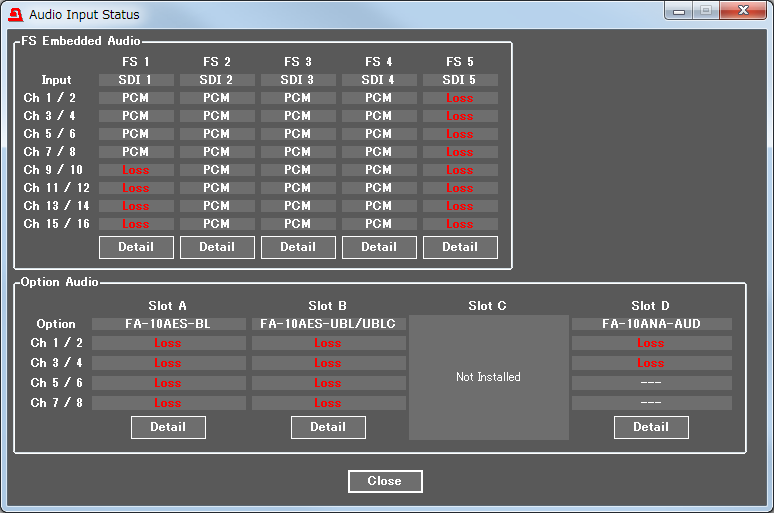

각 비디오 출력에서 16채널의 임베디드 오디오에 대응

임베디드 오디오는 3G/HD(동기/비동기), SD-SDI*(동기) 1출력당 16채널에 대응. 5출력 모두 맞추면 최대 80채널의 오디오 입력을 처리할 수 있는 강력한 성능을 가지고 있습니다.
※ SD-SDI 출력 시 오디오는 12채널

오디오 옵션 추가로 최대 112채널 지원

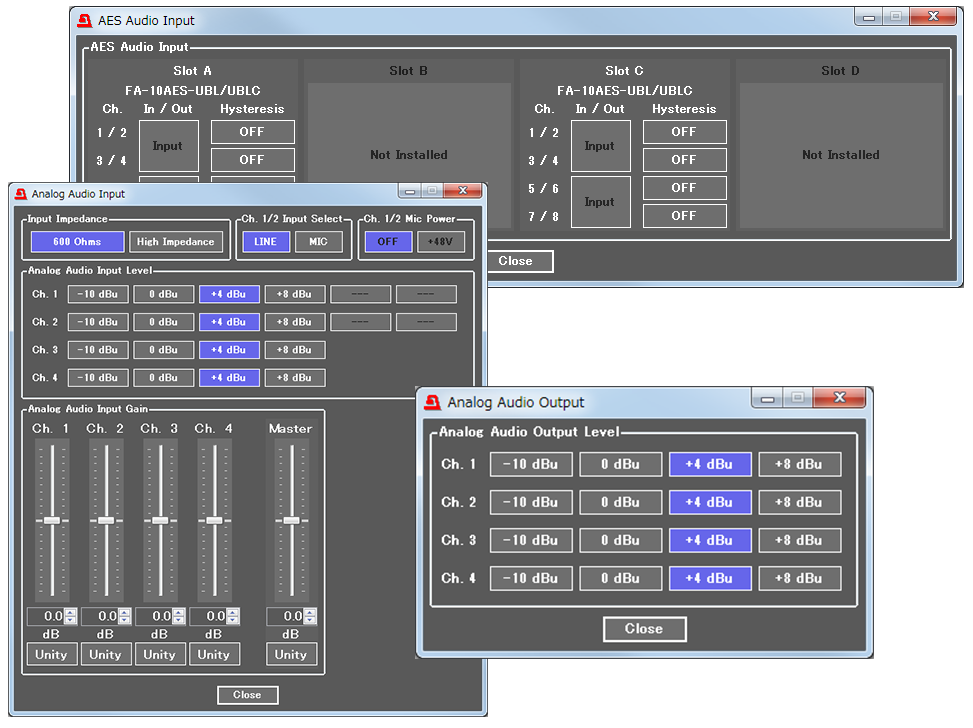

FA-505에는 옵션으로서 디지털 오디오 입출력, 아날로그 오디오 입출력을 준비. 옵션 슬롯에 탑재하는 것으로, A/D, D/A 변환은 물론, 임베디드 오디오 신호와 조합한 리맵, MUX/DEMUX가 가능합니다.

FA-10AES-BL: Balanced 디지털 오디오 입출력


4출력(8채널)의 Balanced 디지털 오디오 입출력이 가능합니다.

FA-10AES-UBL: Unbalanced 디지털 오디오 입출력


4출력(8채널)의 Unbalanced 디지털 오디오 입출력(4채널마다 입출력 전환)이 가능합니다.

FA-10ANA-AUD: 아날로그 오디오 입출력


2출력(4채널)의 Balanced 또는 Unbalanced 아날로그 오디오 입출력이 가능합니다.

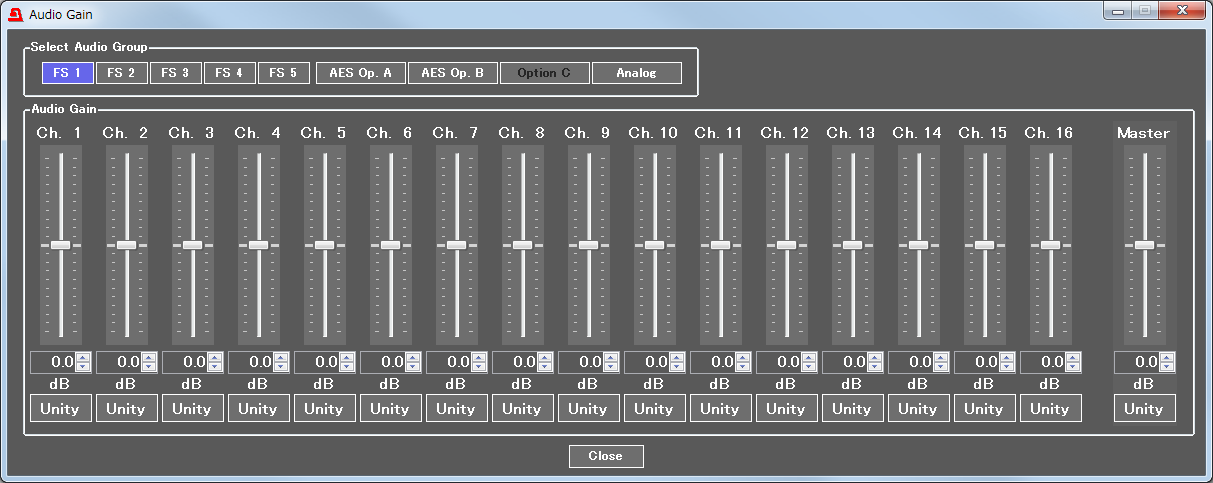

게인 조정

오디오 채널마다 게인 조정이 가능. 버튼을 누르는 것만으로 기준치로 되돌릴 수 있는 UNITY 버튼도 탑재하고 있습니다.

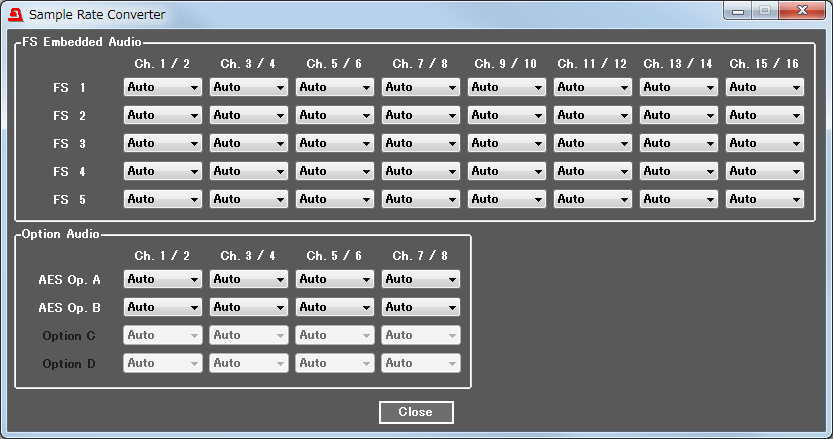

샘플 속도 변환

디지털 오디오 모든 채널에 샘플 레이트 컨버터 회로를 탑재. 시스템에 동기한 출력이 가능합니다.

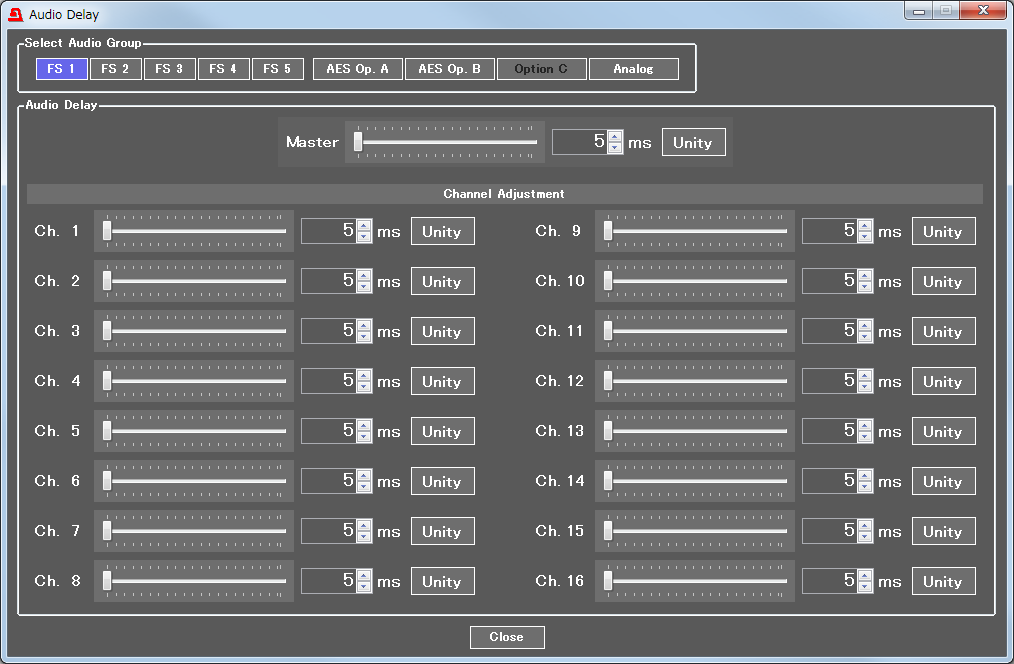

딜레이 조정

오디오 채널마다 딜레이 조정이 가능합니다. 1ms 단위, 최대 1,000ms까지 조정이 가능합니다. 또한 오디오 그룹 일괄 딜레이 조정도 가능합니다. 버튼을 누르는 것만으로 기준치로 되돌릴 수 있는 UNITY 버튼도 탑재하고 있습니다.

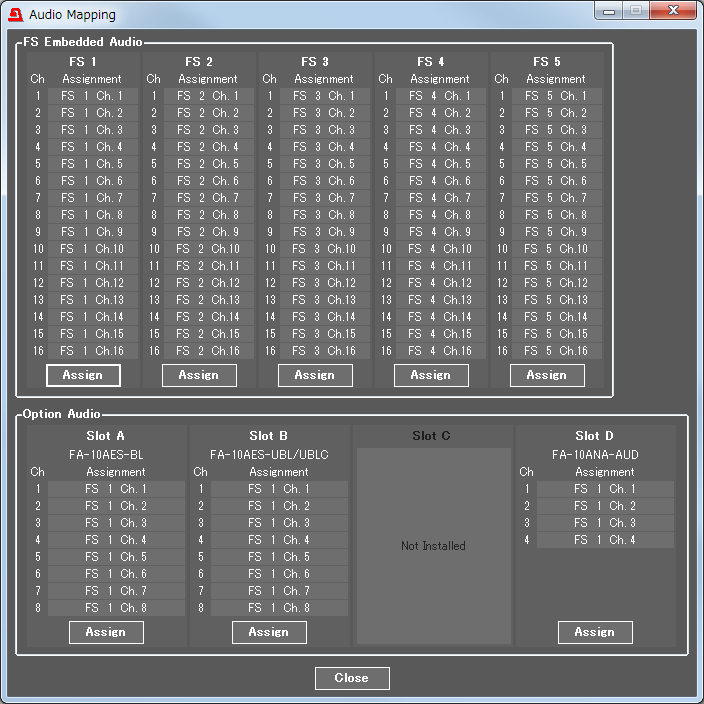

채널 리맵 기능

비디오에 임베드하는 오디오 채널을, 순서를 포함해 자유롭게 변경 가능합니다. 5출력 비디오 모든 채널에 걸쳐 리맵이 가능합니다. 옵션의 오디오 채널과의 교환이나 메인 음성과 부 음성과의 교환 등에 편리한 기능입니다.

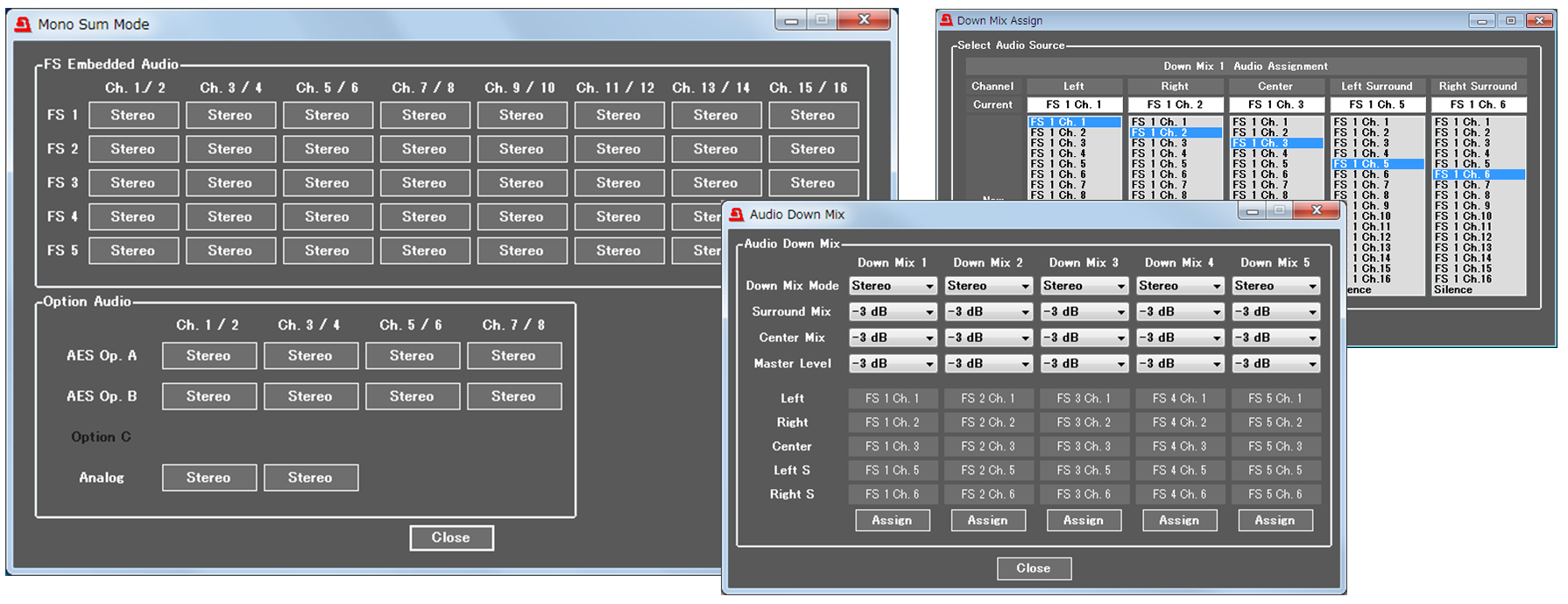

다운믹스

5.1CH 음성에서 스테레오로의 변환 등에 편리한 기능. L/R/Center/SL/SR 각각에 대한 어사인 채널의 변경이나 게인 조정, 다운믹스 모드를 선택할 수 있습니다. 스테레오페아를 모노로 변환하는 Mono Sum 모드도 탑재하고 있습니다.

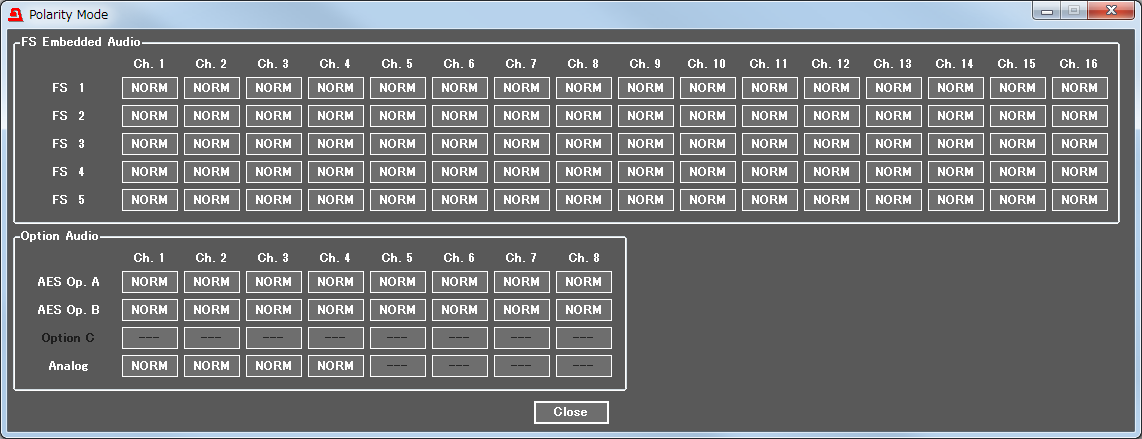

극성 반전

오디오 채널마다 극성을 반전시킬 수 있습니다. 의도하지 않고 위상이 어긋난 오디오 채널을 수정할 수 있습니다.

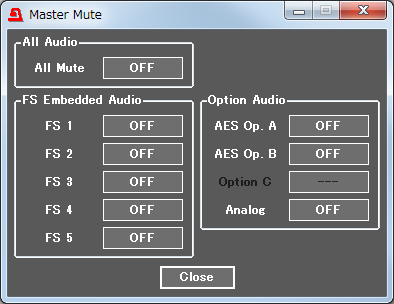

마스터 음소거

비디오 채널 또는 오디오 옵션마다 오디오를 음소거할 수 있습니다.

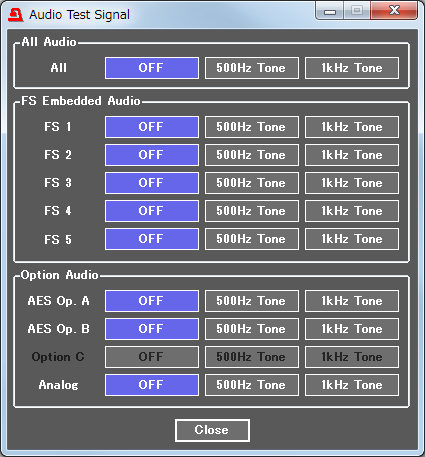

테스트 신호 출력

비디오 채널 또는 오디오 옵션마다 500Hz, 1kHz 기준 신호를 출력할 수 있습니다. 또한 오디오 채널마다 기준 신호를 출력할 수 있습니다.
