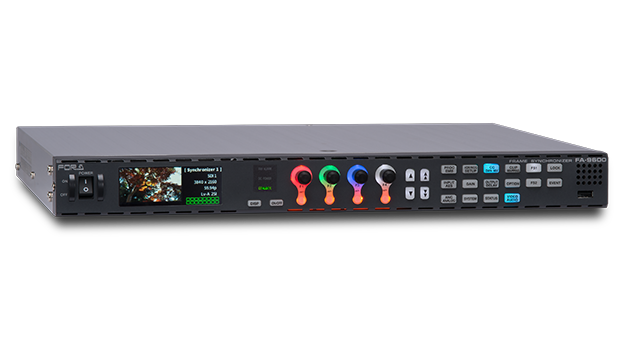

12G-SDI 지원 다목적 시그널 프로세서

FA-9600


4K/12G-SDI/HDR/광색역 모두에 대응한
다목적 시그널 프로세서.
다양한 포맷의 신호들이 혼재하는 현장에 최적

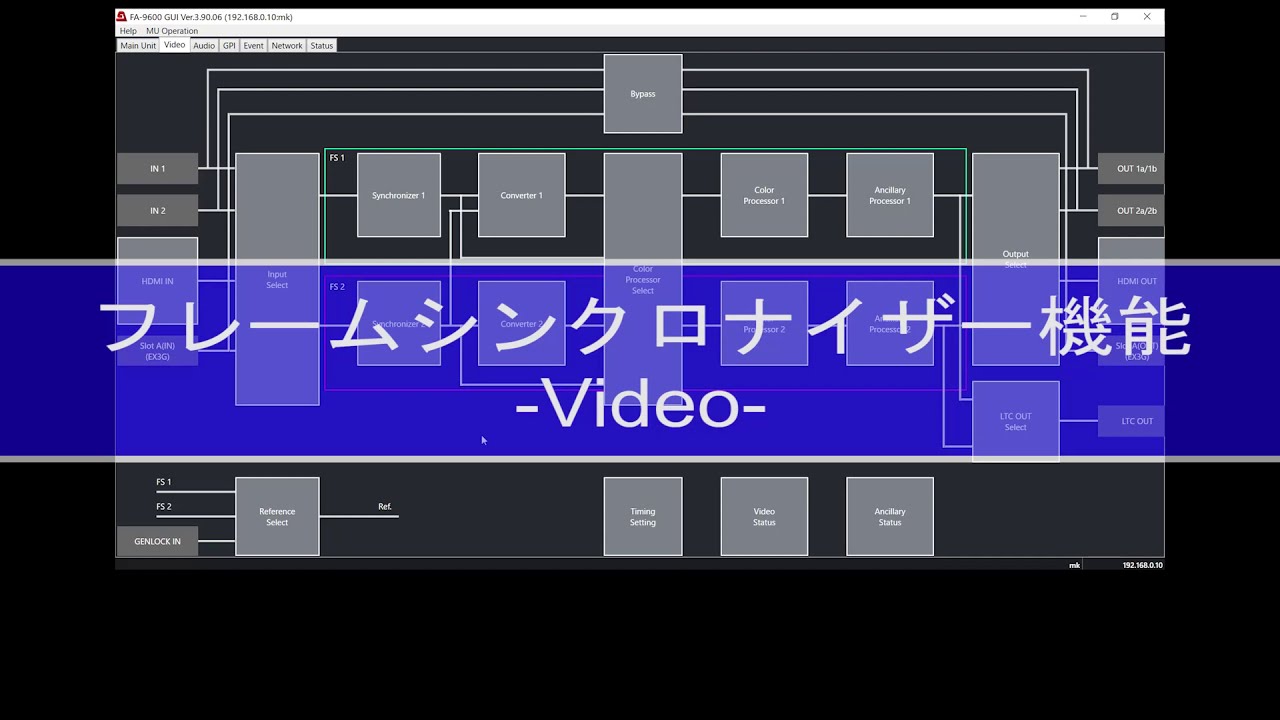

프레임 싱크로나이저 기능


동기 모드는 프레임/라인/AVDL/라인(Min)에서 선택 가능.
어느 모드에서도 앤실러리 데이터는 H / V 모두 통과시킬 수 있습니다.
*입출력 포맷이 다른 경우에는 통과 가능한 패킷에 제약이 있습니다.

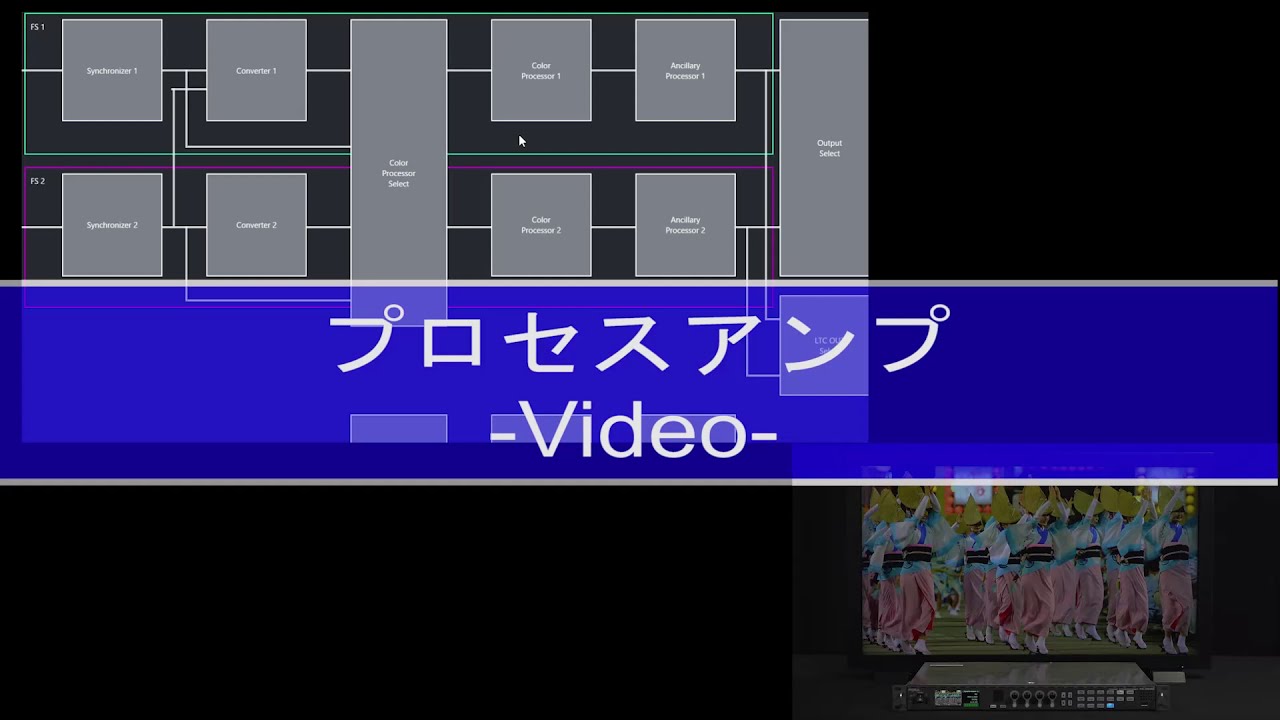

Processing Amplifier


비디오 레벨, 크로마 레벨, 블랙 레벨, HUE의 조정이 가능. 보정 전/보정 후를 확인하기 위한 분할 표시 기능도 탑재.

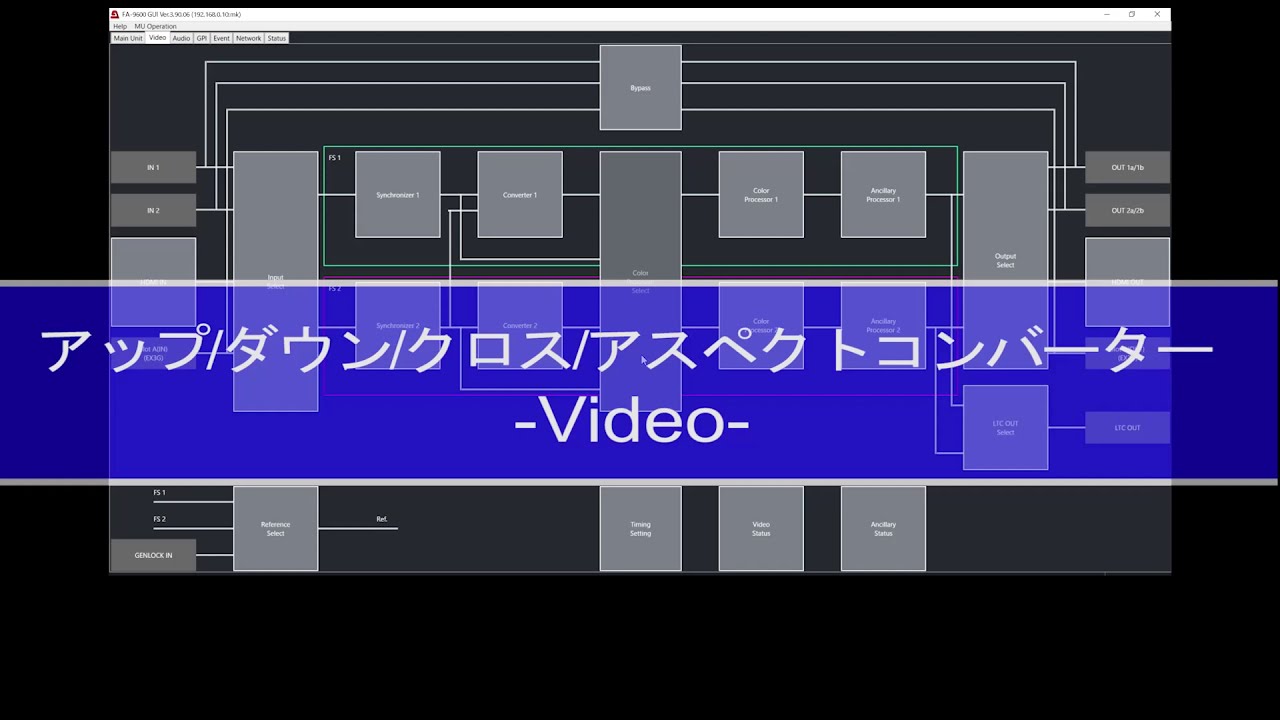

업 / 다운 / 크로스 / 애스펙트 컨버터 (옵션)


각 프로세스 회로에 업/다운/크로스/어스펙트 컨버터 기능을 추가 가능.
12G/3G/HD/SD-SDI의 상호 변환을 실현.

간단한 FRC 기능


간이적인 프레임 레이트 변환(상호 변환)이 가능.

  • 59.94Hz 형식 ⇔ 50Hz 형식
  • 59.94Hz 형식 ⇔ 60Hz 형식
  • 50Hz 형식 ⇔ 60Hz 형식

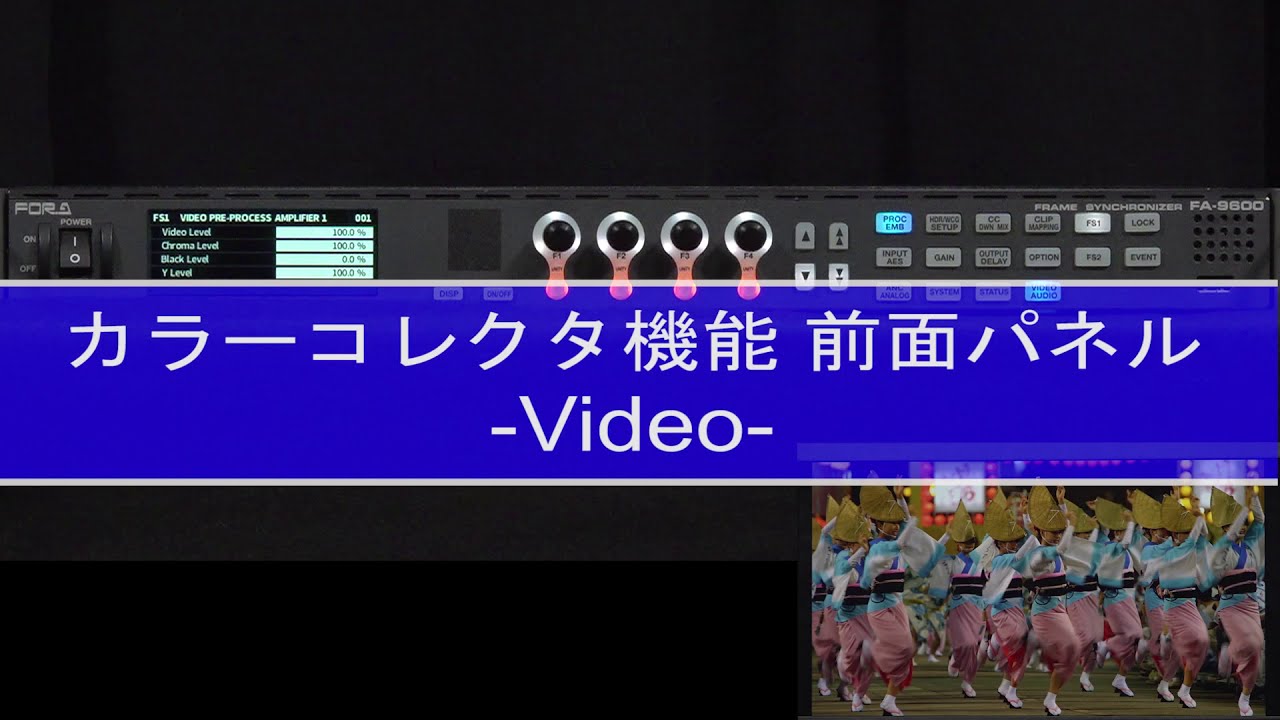

컬러 콜렉터


방송 업계에서 실적이 있는 컬러 콜렉터 기능을 2 채널 탑재. 컬러 콜렉션 모드는 2종류에서 선택할 수 있어 단독 또는 그룹으로의 색조정이 가능.

  • 밸런스 모드: RGB에 의한 색조정
  • 차동 모드: 화이트 밸런스를 무너뜨리지 않고 색상 조정


각 파라미터에는 FOR-A의 컬러 콜렉터로는 친숙한 UNITY 버튼을 탑재. 버튼을 누르는 것만으로 디폴트 상태로 복귀시키는 것이 가능. 보정 전/보정 후를 확인하기 위한 분할 표시 기능도 탑재. 4K 모드를 이용하여 4K 컬러 콜렉터로서의 이용도 가능.

클립 기능


FOR-A의 컬러 콜렉터로 평판의 클립 기능을 계승. Y/Cb/Cr 또는 RGB 클립 기능으로 색 정보를 최적의 범위내에서 억제하는 것이 가능합니다.

  • Y/Cb/Cr 클립:
    화이트 클립과 블랙 클립 기능에 의해, 화이트 밸런스를 유지한 채, 필요 이상으로 밝은/어두운 색 정보를 범위내에 조정 가능.
  • RGB 클립:
    화이트 클립과 블랙 클립 기능에 의해, 필요 이상으로 밝은/어두운 색 정보를 범위내에 조정 가능. 촬영시 발생한 의도하지 않은 색 정보를 보정.
  • Knee:
    고휘도 영역만을 압축하여 조화를 유지시키고, HDR→SDR 변환에 있어서 과한 하이라이트를 방지하며 HDR의 조화를 SDR로 재현 가능.

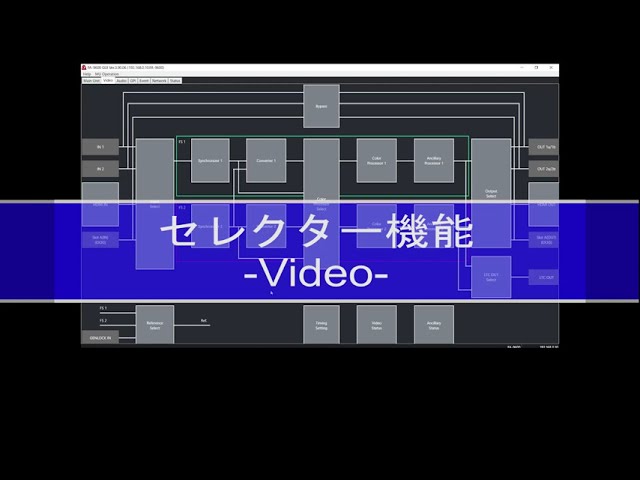

셀렉트 기능


SDI 입출력 각각에 셀렉터 기능을 탑재.
입력단에서 프로세스 경로를 선택하고, 또한 출력단에서 출력하는 단자를 선택할 수 있습니다.

딜레이 조정


최대 8 프레임까지의 프레임 버퍼를 탑재.
각 채널 개별적으로 딜레이 조정이 가능.

입출력 바이패스


전원 차단이나 오류 발생시 프로세스 기능을 우회하여 영상을 출력하는 우회 기능을 탑재.

ANC MUX/DEMUX


비디오 신호에 중첩된 앤실러리(ANC) 신호는 먼저 분리되어 프로세스 회로와는 별도로 처리. ANC 데이터를 채널마다 그대로 통과할 것인지, 설정된 ANC 데이터를 다시 중첩 할 것인지, 공백처리 할 것인지를 선택할 수 있습니다.

타임코드 인서터/제너레이터


타임 코드는 외부에서 들어오는 LTC 타임 코드 입력 또는 내부 타임 코드 제네레이터를 선택할 수 있습니다. 채널 별로 Pass 여부와 외부 LTC, 내부 TC 둘 중 어느 것을 사용할지에 대해 선택할 수 있습니다. 또한, 탑재 LTC 단자는 외부 LTC 입력 외에 내장 TC의 외부 출력으로 이용하는 것이 가능합니다. (선택식).
LTC 입출력 단자는 옵션 FA-96DIN4-CBL이 필요합니다.

테스트 신호 출력


채널당 100% 컬러바, 75% 컬러바 출력이 가능.

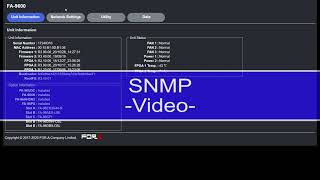

SNMP 대응


표준으로 SNMP에 대응. 전원, 팬, 신호 등에 관한 알람 감시를 SNMP 경유로 실시하는 것도 가능.

Ember+ 대응


Ember+ 프로토콜에 의한 비디오 및 오디오 관련 항목의 모두를 제어가 가능.

비디오 페이로드 ID 지원


입력 신호의 비디오 페이로드 ID(PID)에 연동한 이벤트 호출이 가능. 포맷을 변환을 할 때 기존에는 수동으로 설정 변경이 필요했지만 PID를 활용하여 입력 신호에 맞춰 자동으로 설정 가능.

대응 규격


SMPTE ST 425-3:2019/SMPTE ST 425-5:2019/SMPTE ST 2081-11:2019

2채널 16채널의 임베디드 오디오에 대응


표준으로 2 채널 16채널(HDMI는 최대 8채널)의 임베디드 오디오에 대응. AES/EBU 오디오는 2 채널 단위로 입출력 전환이 가능. SDI 신호에 임베디드, SDI 신호 때문에 임베디드 회로 탑재.

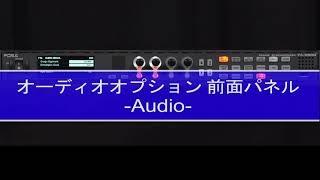

오디오 옵션 추가 가능


AES/EBU 입출력 확장 카드 외에 아날로그 오디오 입출력 카드, MADI 인터페이스 카드, Dante 인터페이스 카드의 탑재가 가능.

  • FA-96AES-UBL : 4채널 unbalanced 오디오 입력 또는 출력이 가능.
  • FA-96ANA-AUD : 4채널 balanced 오디오 입력 또는 출력이 가능.
  • FA-96MADI : BNC 1입력, 1출력의 MADI 오디오 증설이 가능.
  • FA-96DNT : 32채널의 Dante 오디오 입출력에 대응.

게인 조정


오디오 채널마다 게인 조정이 가능.
버튼을 누르는 것만으로 기준치로 되돌릴 수 있는 UNITY 버튼도 구현.

샘플 속도 변환


디지털 오디오 모든 채널에 샘플 레이트 컨버터 회로를 탑재. 시스템에 동기한 출력이 가능.

딜레이 조정


오디오 채널마다 딜레이 조정이 가능하며, 1ms 단위, 최대 1,000ms까지 조정이 가능. 또한 오디오 그룹 일괄 딜레이 조정도 가능. 버튼을 누르는 것만으로 기준치로 되돌릴 수 있는 UNITY 버튼도 구현.

채널 리맵 기능


비디오에 임베드하는 오디오 채널을, 순서를 포함해 자유롭게 변경 가능. 2 채널의 비디오 채널에 걸쳐 리맵이 가능. 옵션의 오디오 채널과의 교환이나 메인 음성과 부 음성과의 교환 등에 편리.

다운믹스


5.1CH 음성에서 스테레오로의 변환 등에 편리한 기능. L/R/Center/SL/SR 각각에 대한 어사인 채널의 변경이나 게인 조정, 다운믹스 모드를 선택 가능. 스테레오 페어를 모노로 변환하는 Mono Sum 모드도 탑재.

마스터 음소거


SDI 채널 또는 오디오 옵션마다 음성을 음소거 할 수 있습니다.

HDR/SDR이 혼재하는 제작 환경에 최적


HD / 4K UHD 제작을 강력하게 지원하는 컬러 프로세스 회로를 탑재.
스위처나 소재 편집의 입력단에 있어서 규격 통일이 가능하게 되는 한편, 출력단에서는 HDR과 SDR의 동시방송 등에도 활용 가능.

  • 각종 HDR·SDR 커브에 대응한 EOTF/OETF에 의해 외부 디바이스의 차이를 보정
  • HDMI 입출력의 HDR 메타데이터에 대응
  • EOTF/OETF의 Log 커브와 색역은 PC에서 등록이 가능. S-Log3 및 Canon Log 3 등 카메라의 로그 커브에도 대응
  • HLG, PQ, SDR 등의 각종 Log 커브에 대응한 다이나믹 레인지 변환 기능. ITU-R BT.2100 준거의 다이나믹 레인지 변환에도 대응
  • HDR 확장 소프트웨어(FA-96AHDR2)를 추가하여 SR Live for HDR을 지원하는 변환 또는 OOTF Adjustment 기능을 사용할 수 있습니다.

대응 SDR/HDR 로그 커브

대응 로그 커브
다이나믹 레인지
규격 수립 단체
특징
SDR BT.709
표준
ITU-R BT.709
기존 SDR 카메라의 OETF로 표준화된 기능
SDR BT.1886
표준
ITU-R BT.1886
기존 SDR 디스플레이의 EOTF로 표준화된 함수
HLG BT.2100
High
ITU-R BT.2100
HDR 표준 중 하나. BBC, NHK 제안의 OETF 기준으로 설계된 함수
SMPTE ST 2084(PQ)
High
ITU-R BT.2100/
SMPTE ST 2084
HDR 표준 중 하나. Dolby 제안의 EOTF 기준으로 설계된 함수
S-Log3
High
소니
Sony사의 OETF 기준으로 설계된 함수. Sony제 카메라, 모니터에 채용되고 있다
Canon Log 2
High
Canon
Canon사의 OETF 기준으로 설계된 함수. Canon제 카메라, 모니터에 채용되고 있다
Canon Log 3
High
Canon
Canon사의 OETF 기준으로 설계된 함수. Canon제 카메라, 모니터에 채용되고 있다
Sony Curve
FA-96AHDR2 옵션 필요
Standard-High
소니
Sony사의 OETF 기준으로 설계된 함수. Sony제 카메라에 채용되고 있다

4K/HDR과 HD/SDR의 동시 운용에 최적

3D-LUT를 사용한 변환도 가능

3D-LUT는 메이커 제공의 것 등, “.cube” 데이터를 FA-9600에 읽어들여 각종 대응 가능. TVLogic사의 WonderLookPro와 연계함으로써 3D-LUT의 실시간 제어도 가능.
3D-LUT의 실시간 제어에는 WonderLookPro Corporate License를 구입해야 합니다. 3D-LUT 대응은 옵션 FA-96AHDR2 또는 FA-96AHDR이 필요합니다.

뛰어난 조작성

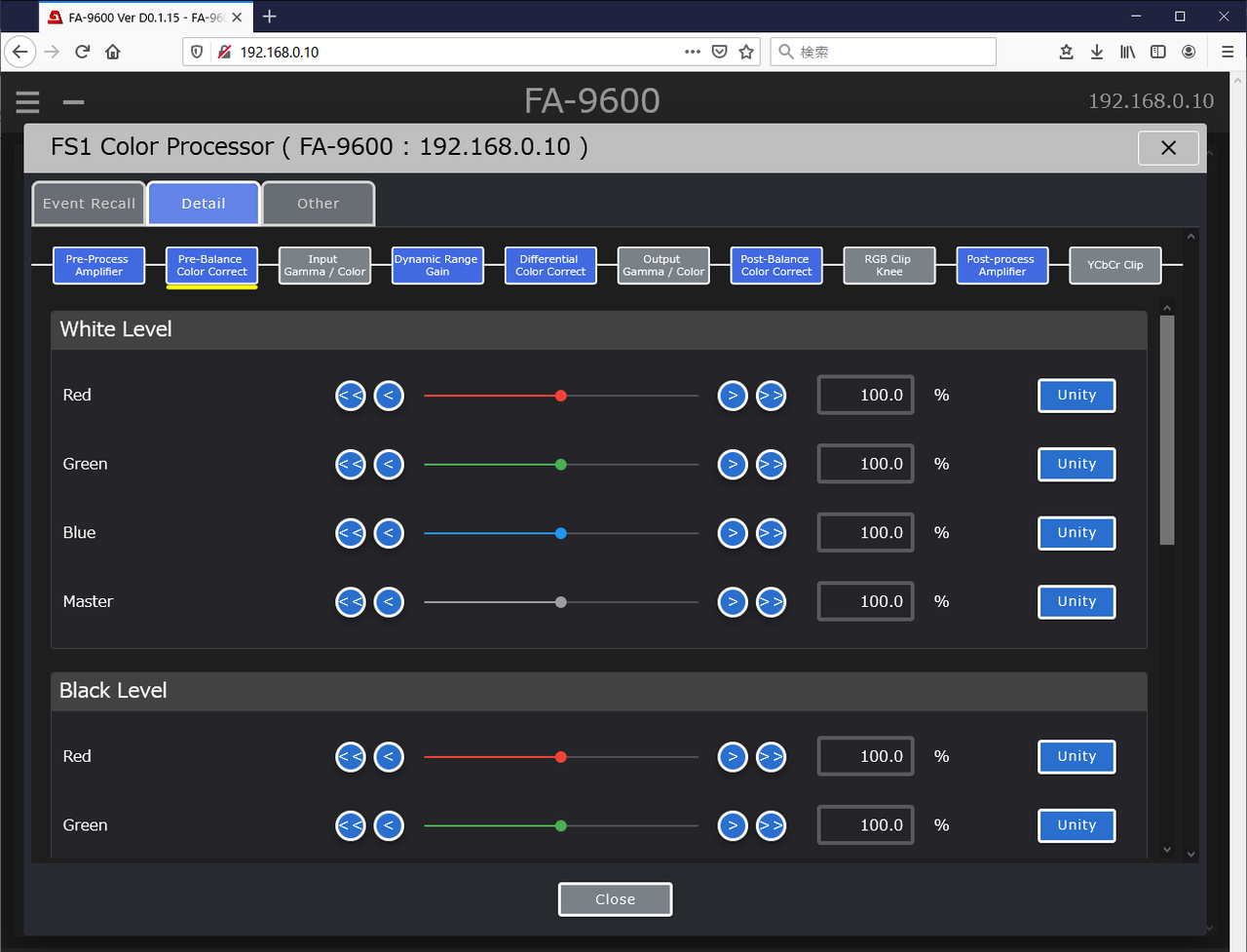

  • 설치가 필요없는 WebGUI로 모든 기능을 제어 가능
  • Ember+로 외부 제어 가능
  • 리던던트 전원, GPI 입출력, LTC 입출력 등의 추가가 가능 (옵션)
  • 리모트 컨트롤 유닛(별매)의 접속이 가능. 전면 패널에서 직접 조정이 가능한 컬러 콜렉션 전용 모델 FA-10DCCRU 도 라인업

블록 다이어그램


4K/HD 동시 모드

듀얼 HD 모드

3D LUT 모드

활용 예


중계 영상 등 비동기 입력 신호의 시스템 동기 조정

영상·음성의 MUX/DEMUX

회선 센터에서 형식 변환

확장 카드


FA-96EX3G44-R (3G-SDI 입출력 확장 카드)/
슬롯 A

Single Link 3G/HD/SD-SDI의 4입력/4분배 출력 또는 4K용 Quad/Dual Link 3G/1.5G-SDI의 입/출력으로 사용할 수 있습니다.
모든 단자 릴레이 바이패스 가능.

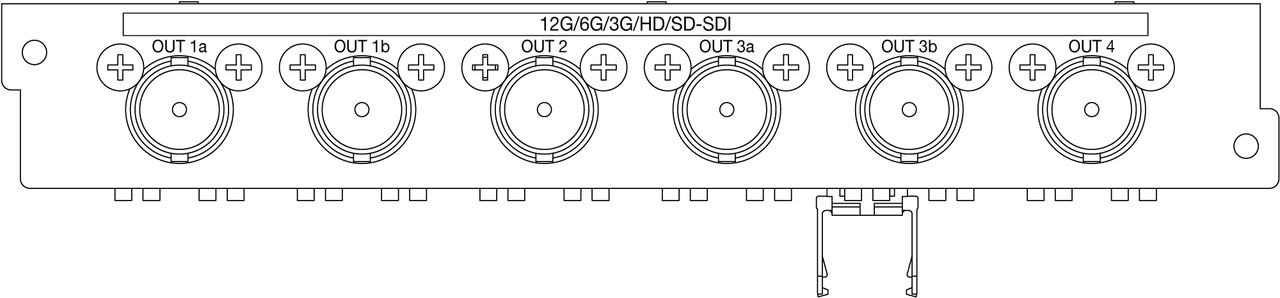

FA-96EX12G06 (12G-SDI 6 출력 확장 카드)/
슬롯 A

Single Link 12G/6G/3G/HD/SD-SDI의 6분배 출력, 또는 4K용 Dual Link 6G/3G-SDI 출력, Quad Link 3G/1.5G-SDI 출력으로 사용 가능. 옵션 FA-964K 의 탑재가 필요합니다.

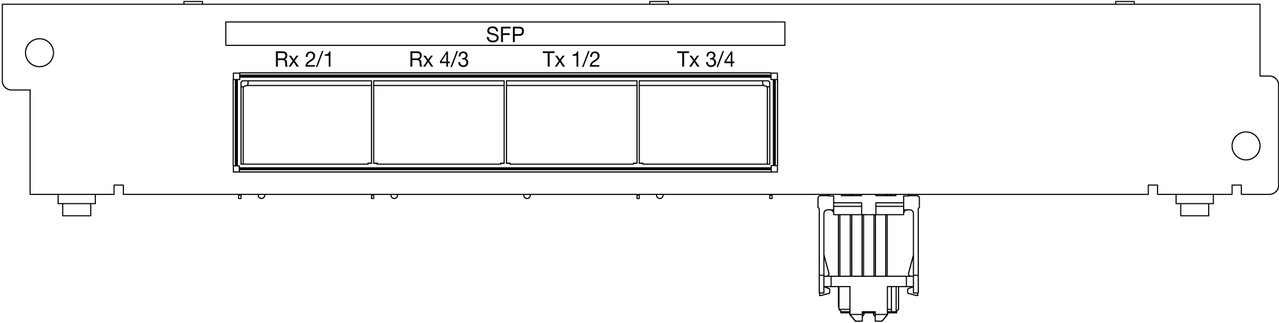

FA-96SFPC4 (SFP 커넥터 확장 카드)/
슬롯 A

SFP/SFP+ 모듈을 최대 4개 탑재 가능한 케이지 카드. 12G-SDI 대응의 SFP+ 모듈을 편입하는 것으로, 최대 4 채널의 광케이블에 의한 장거리 전송에 대응.
옵션 FA-964K 의 탑재가 필요합니다. FA-96ANA-AUD 와 동시에 구현할 수 없습니다.


FA-96AES-UBL(AES 오디오 입출력 확장 카드)/
슬롯 B

Unbalanced AES의 입출력을 4개 증설하는 기판.
입출력은 2단자 단위로 전환 가능.


FA-96ANA-AUD (아날로그 오디오 입출력 확장 카드)/
슬롯 B

Balanced 4입력, 4출력 아날로그 오디오 증설 기판.
(D-sub 25핀 암 단자)
FA-96SFPC4 와는 동시에 실장할 수 없습니다.


FA-96MADI (MADI 오디오 입출력 확장 카드)/
슬롯 B

BNC 1 입력, 1 출력 MADI 오디오 확장 보드.


FA-96DNT (Dante 오디오 입출력 확장 카드)/
슬롯 B

멀티 채널 IP 네트워크 전송 방식의 Dante 오디오 증설 기판.
Dante 오디오 인터페이스를 사용하려면 Dante Controller를 설치하는 PC가 필요합니다. Dante는 Audinate의 등록 상표입니다.


FA-96GPI (GPI 입출력 카드)/
슬롯 B, C

GPI 제어 기판. 10입력, 10출력이 가능.


FA-96DIN4-CBL (DIN 1.0/2.3 확장 케이블)/
슬롯 E

LTC 입출력을 추가할 수 있는 케이블. 1입력, 1출력이 가능.


FA-96DB9-CBL (GPI 케이블)/
슬롯 E

GPI 제어용 케이블. 7채널의 입출력이 가능(채널마다 입출력 전환 가능).

소프트웨어


FA-964K : 4K 확장 소프트웨어


4K 신호를 처리하는 소프트웨어 옵션.


FA-96UDC : 업 / 다운 컨버트 소프트웨어


해상도 업/다운 컨버팅 기능을 활성화하는 소프트웨어 옵션.


FA-96AHDR2 : HDR 확장 소프트웨어


4K HDR/HD SDR의 동시 라이브 영상 제작을 실현하는 SR Live for HDR에 대응한 변환을 지원. S-Log3(Live HDR)/HLG_Live의 Log 커브가 사용 가능. 또한 3D-LUT에도 대응.
SR Live for HDR은 소니 주식회사가 제안하는 HDR 영상 제작 워크플로우입니다.

원격 제어 유닛


FA-10RU : 리모트 컨트롤 유닛


FA-9600의 거의 모든 기능에 대해 원격 조작이 가능.
1대의 본체에 대해 최대 5대로부터의 동시 제어가 가능.

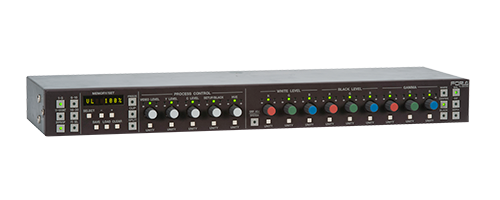

FA-10DCCRU : 컬러 콜렉터 전용 리모트 컨트롤 유닛


FA-9600의 컬러 콜렉터 기능에 대해 원격 조작이 가능한 원격 제어 유닛.
1대의 본체에 대해 최대 5대로부터의 동시 제어가 가능.

외부 원격 패널

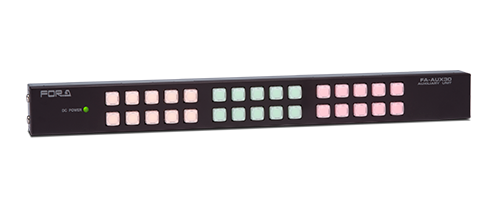

FA-AUX30 : 외부 원격 패널


FA-9600 및 원격 제어 장치 FA-10RU, FA-10DCCRU의 GPI를 제어할 수 있는 장치.
본체에 FA-AUX30을 직접 연결하는 경우 옵션 슬롯 B, C 중 하나(복수 선택 가능)에 FA-96GPI 의 구현이 필요합니다.
