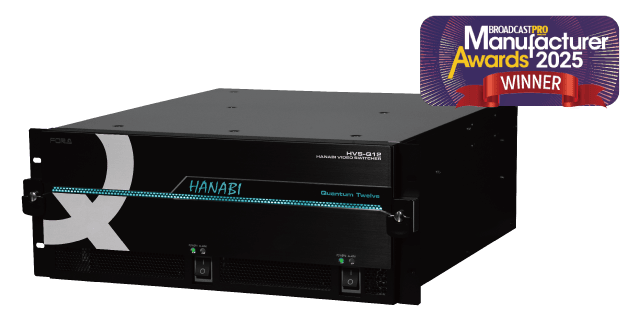

HVS-Q12

※ 본 내용은 2025년 4월 기준입니다. 모든 사양 및 내용은 사전 통지 없이 변경될 수 있습니다.

12G＊1/3G/HD-SDI를 지원하는
콤팩트하고 강력한 커스터마이즈 성이 높은
2M/E스위처

표준 HD：12입력/8출력^＊2에 대응. 최대 HD：60입력/32출력^＊2,
4K^＊1：42입력/23출력^＊2까지 확장 가능. Keyer도 HD에서 최대 8채널까지 확장 가능.
옵션으로 NDI®대응, Dante®대응, HDR/SDR변환, Up/Down Converter 기능 등을 추가하는 것으로
3G-SDI에서 12G-SDI^＊1까지 다양한 용도 또는 요구 사항에 맞는 구성이 가능.

^*1 옵션
^*2 HDMI 2개 출력 포함. 최대 입출력 수와 대응신호는 장착하는 옵션 기판 조합에 따라 다릅니다. 자세한 사항은 문의해 주십시오.
 NDI는 Vizrt의 등록 상표입니다.

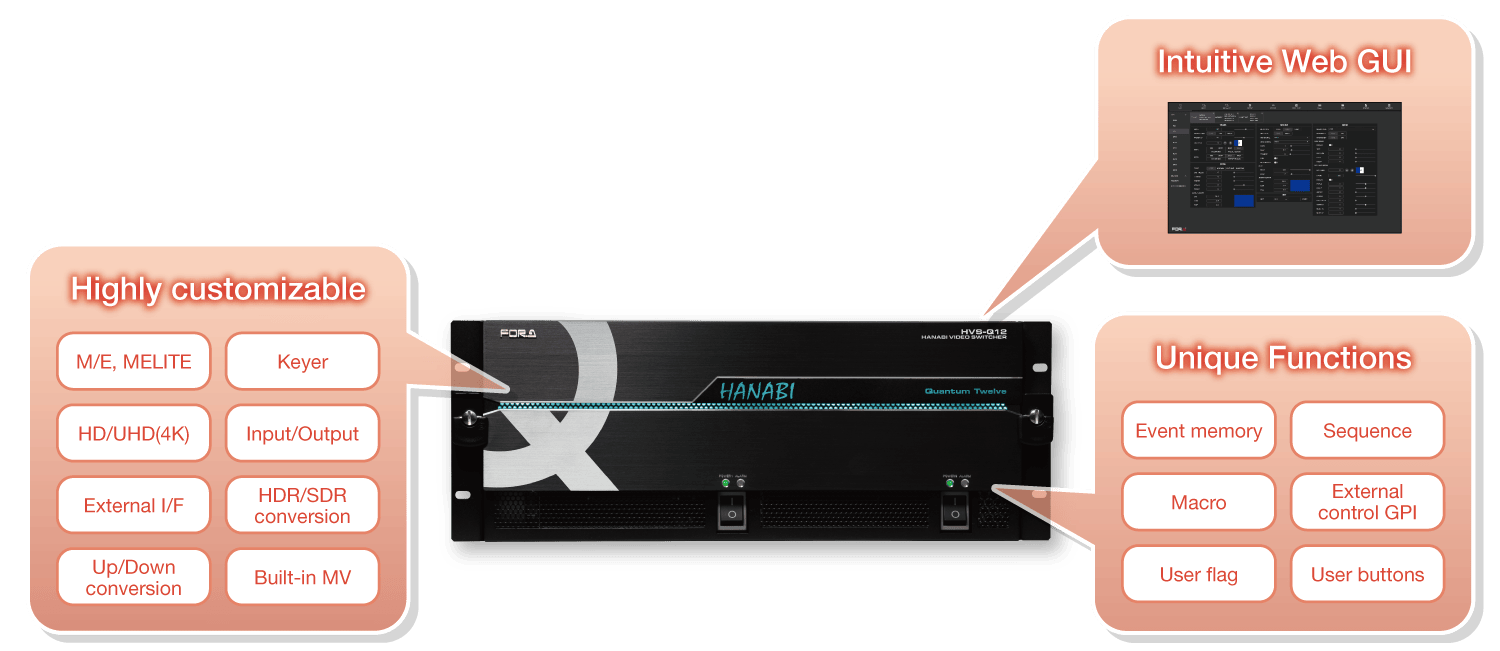

주요 포인트

• 다양한 확장성을 지닌 비디오 스위처
  하드웨어에 의한 영상처리로 높은 안정성을 실현함과 동시에 운영에 맞게 입출력 수, 기능, 인터페이스 등의 증설이 가능. 입출력은 최대 60입력, 32출력＊까지 확장 가능, 4RU사이즈로 규모가 큰 운용에도 대응 가능.
  * HDMI출력 2채널 포함


• 사용성을 향상시켜 직감적 조작이 가능한 GUI
  HVS시리즈의 Web-GUI를 계승하면서 보다 직감적으로 스트레스 없이 높은 조작성을 갖춘 GUI.


• Workflow를 향상시키는 풍부한 기능
  기존 HANABI시리즈에서 호평을 받고 있는 Event memory, Sequences, Macro, 외부 제어용 GPI, User flags, User button 기능 등을 그대로 사용 가능.

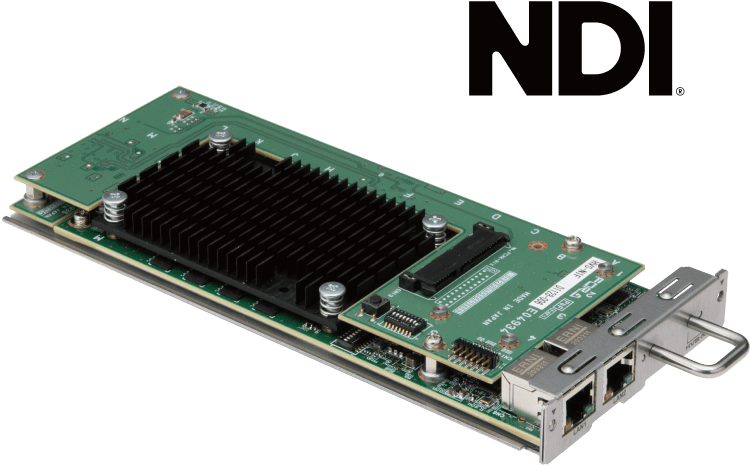

NDI 연결을 위한 HVS-NIF

HVS-NIF는 고화질/저지연 영상 전송을 실현하기 위한 NDI High Bandwidth, 낮은 비트레이트 전송을 위한 NDI HX 입출력을 가능하게 하는 I/F기판. NDI 대응 기기와의 네트워크를 통해 영상/음성 송수신을 가능하게 하고 Baseband와 IP를 혼재한 시스템 구축 가능. 원격지에서의 리모트 제어, PC로의 NDI출력에 의해 쉽게 영상 전송이 가능하여 라이브 영상 제작을 강력 지원.

HVS-NIF 주요 사양/특장점

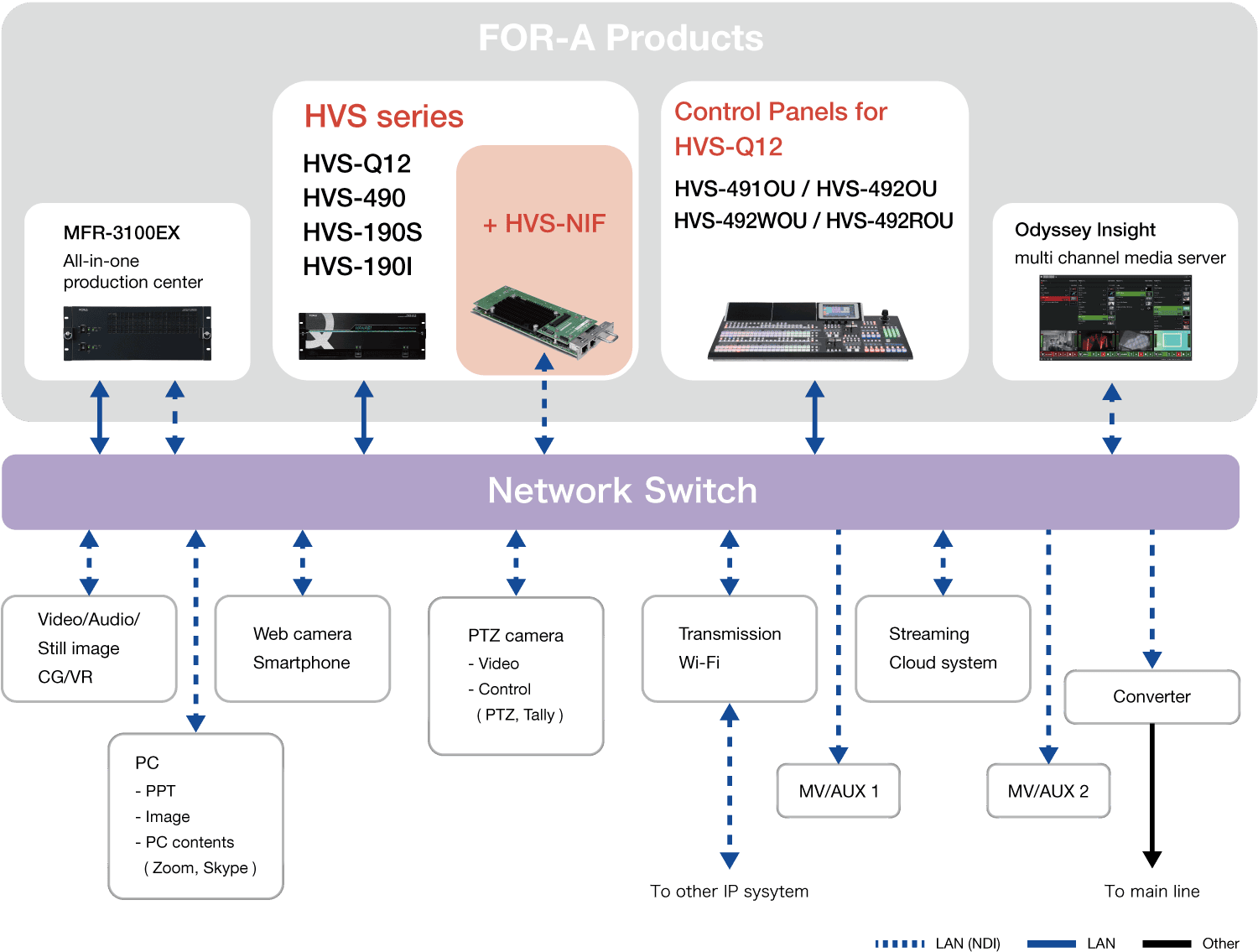

NDI에 의한 라이브 솔루션

각 제품의 상세는 제품 페이지를 참조해 주십시오.

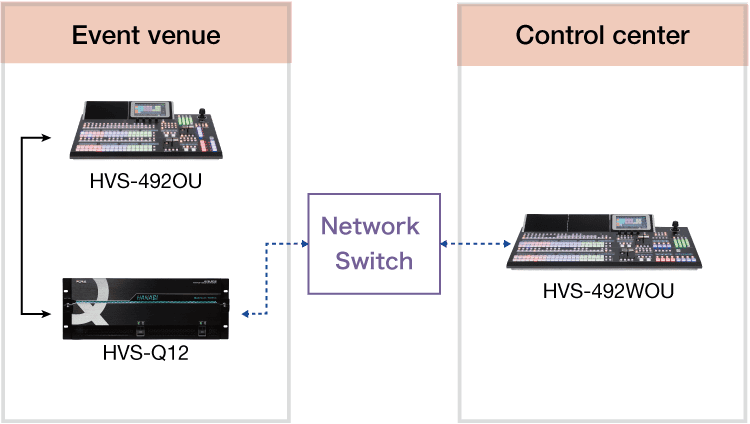

Remote control

원격 이벤트 장소에 설치한 HVS-Q12^＊를 제어 센터 안에 설치한 컨트롤 패널에서 제어 가능.
^＊아래 이미지는 HVS-491OU, HVS/492WOU일때의 경우입니다.

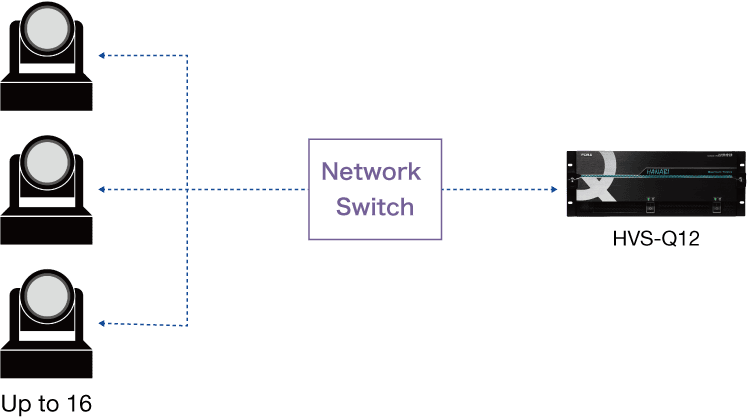

PTZ 카메라 제어

복수의 PTZ 카메라 제어가 가능. Pan/Tilt/Zoom 조작, Tally 점등 제어, Preset memory 저장/불러오기, Macro 저장에 의해 버스버튼 스위치 조작과의 연동 전환이 가능. 최대 16대의 카메라를 접속 가능.

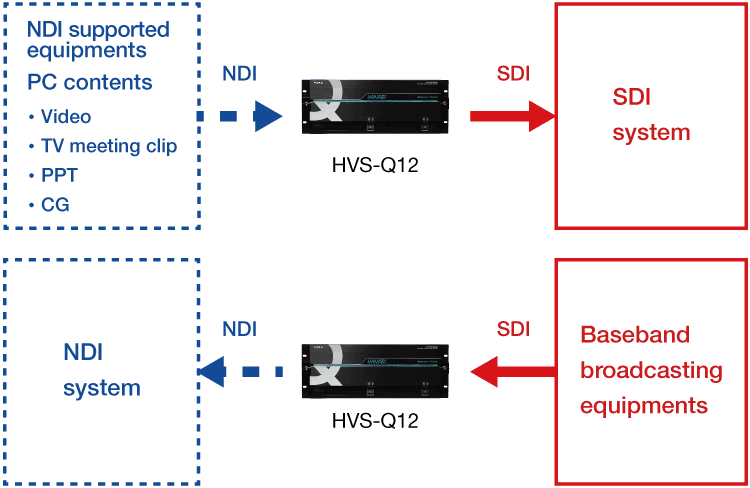

SDI/NDI 혼재 시스템 구축을 지원

SDI 시스템에 NDI 출력 대응 기기/PC콘텐츠 추가 또는 NDI 시스템에 신뢰성 높은 Base band 방송기기 추가가 가능.

SDI/IP 상호 변환, 라우팅이 가능

SDI 기기에 PTZ 카메라나 PC콘텐츠 등의 출력을 더해서 1대의 스위처에서 여러 장치로 자유롭게 영상/음성 송출, SDI/IP의 상호 변환, 라우팅을 실현. SDI/IP 입력 및 출력은 내장된 MV에 나란히 배치하여 IP경유로 감시도 가능.

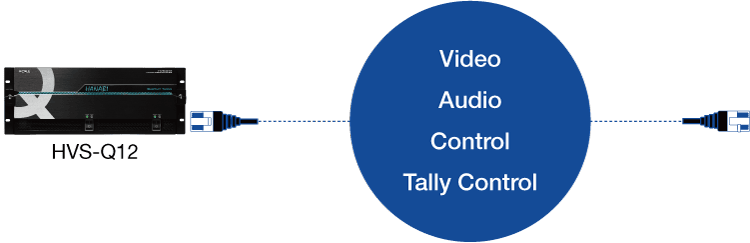

LAN케이블에 의해 다양한 신호를 쌍방향 접속 가능

１개의 LAN케이블만으로 복수의 영상, 음성, 제어, Tally를 쌍방향으로 접속 가능.

다양한 활용 장면

방송, 라이브 이벤트, 기업 이벤트 등 다양한 장면에서 활용 가능.

활용 예

SDI/NDI 혼재 연출

현장/리모트 양쪽 출연자 영상이나 PC콘텐츠를 스위처에 입력 가능. 또한, 리모트 출연자에는 PGM이외 12채널의 풍부한 AUX버스를 이용해 임의의 영상을 보여주는 것도 가능.

SDI/IP 동시 송출

SDI 송출과 동시에 MoIP 스트림을 통해 스트리밍 사이트로의 접속도 가능하기 때문에 두 소스의 혼재 운용도 가능.

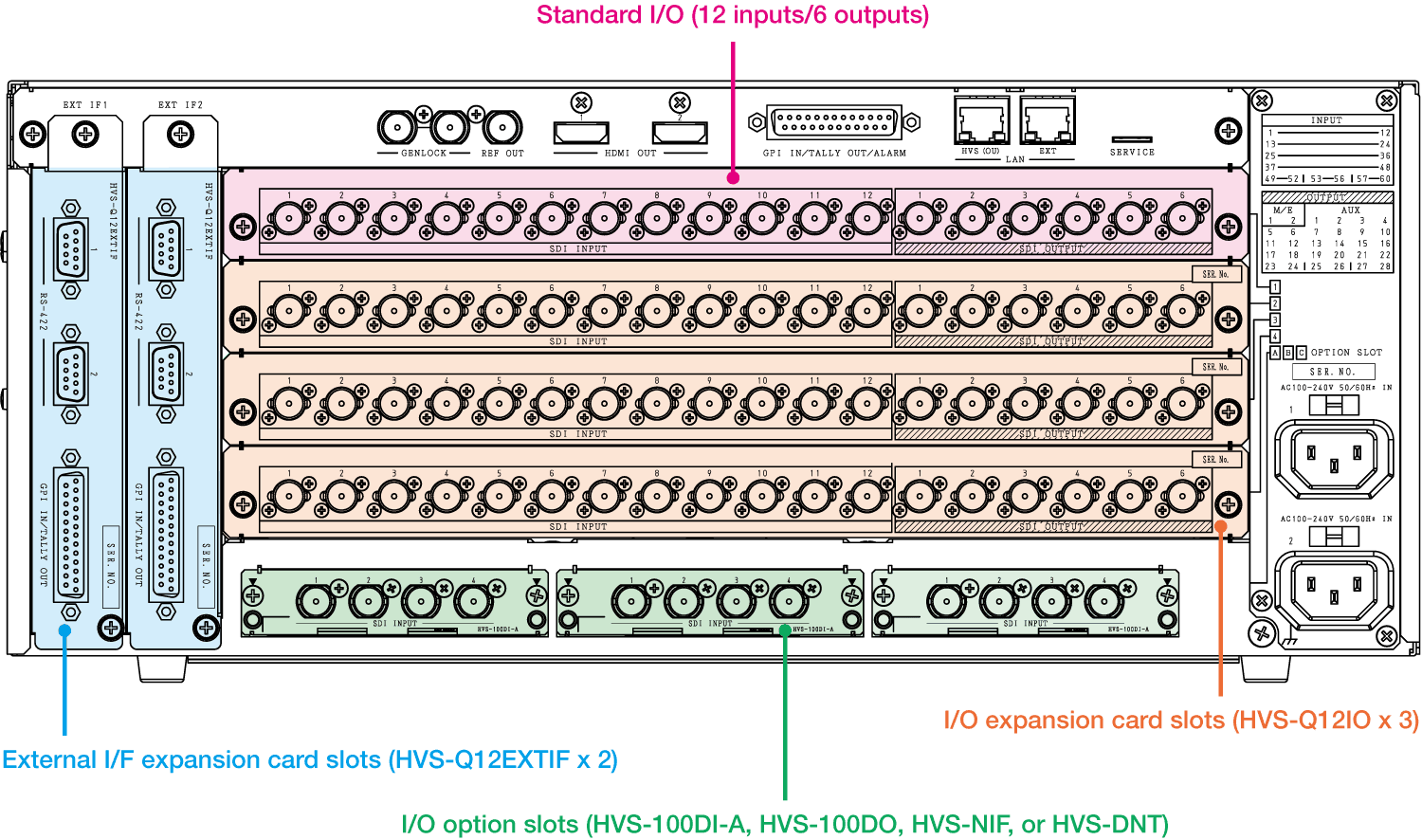

입출력

• 표준 3G/HD-SDI 12입력/6출력, HDMI 2출력이 가능. 옵션에 따라 4K 및 NDI에도 대응
• 4K포맷에서는 12G-SDI, 6G-SDI에 대응^＊1
• 입출력은 옵션 및 기판 구성으로 HD： 최대 60입력/32출력^＊2, 4K^＊1： 최대 42입력/23출력^＊2까지 확장 가능
• 모든 입력에 프레임 싱크로나이저와 Prcess amp를 탑재. 프레임 싱크로나이저 사용시에도 음성 데이터는 통과 가능
• 4K^＊1포맷시, 옵션으로 Up/Down Converter, SDR/HDR 변환, 색역 변환 기능을 탑재 가능
• 2채널 HDMI에서는 UHD출력이 가능. UHD출력시에는 HD영상을 4분할 표시도 가능
• 최대 16분할 표시가 가능한 멀티뷰어를 표준으로 2채널 탑재. 옵션으로 2채널 증설 가능



  ^*1 옵션
  ^*2 HDMI 2개 출력 포함. 최대 입출력 수와 대응신호는 장착하는 옵션 기판 조합에 따라 다릅니다. 자세한 사항은 문의해 주십시오.

Dante 대응

• 옵션 기판 HVS-DNT １장에 대해 최대 64채널의 Dante 오디오 입출력이 가능
• 최대 3장 장착 가능
• Primary단자와 Secondary단자를 장착해 Redundant 대응
• BNC 단자를 2개 장착해 입출력을 전환함으로 SDI입력/출력을 최대 2채널 증설 가능
• Dante 오디오 입력을 Remap함으로 HVS-DNT에서 SDI 출력으로 출력, 또는 스위처의 입력 소스로서 사용하는 것도 가능
• 각 오디오 게인 조정 및 톤 신호의 출력, SDI 신호인 경우에는 음성 지연 설정도 가능

Keyer/DVE

• 2 M/E + MELite로 3M/E에 상응하는 운용이 가능
• Keyer는 표준 3G/HD 4채널, 옵션으로 3G/HD 8채널까지 확장 가능. 4K는 옵션에 의해 최대 4채널 탑재 가능
• 사용 포맷, M/E개수, Keyer개수는 옵션 구성으로 증설 가능
• Croma key 생성과 합성 모두 가능
• Keyer는 2.5D DVE, FLEXaKEY는 2D DVE를 탑재<sup>＊

  ＊</sup>채널수는 포맷에 따라 다릅니다.

Still/Clip store

• 정지 화상은 HD 6채널, 4K^＊ 3채널 사용 가능. 각 정지 화상 메모리는 Key 포함
• 정지 화상 메모리는 동영상 메모리로도 사용 가능하며 HD 4채널, 4K^＊ 3채널 사용 가능
• 내장 RAM을 탑재해 정지 화상 또는 동영상 메모리로 사용 가능
• 옵션으로 SSD를 장착할 수 있어 화상의 백업이 가능

  ^＊옵션
  동영상은 정지 화상의 연속 재생입니다. 또한 화상데이터는 전원을 끄면 사라집니다.

Web GUI

• 본체에는 내장 Web서버를 탑재, Web브라우저에서 다양한 설정을 실행하는 것이 가능. Web GUI의 디자인을 쇄신해 보다 높은 조작성을 실현

기타

• GPI 입출력（20입출력）, 전원/FAN 알람 출력을 표준 탑재
• 옵션으로 RS-422을 최대 4채널, GPI입출력（24입출력）을 최대 2채널 증설 가능
• 옵션에 의해 전원 이중화 가능
• 내장 칼라바를 탑재

옵션

확장 기판

- HVS-Q12IO： SDI 입출력 확장 기판^＊1

- HVS-Q12ME： M/E 확장 기판^＊2

- HVS-Q12FLX： FLEXaKEY 확장 기판^＊2

- HVS-Q12EXTIF： 외부 I/F 확장 기판

- HVS-100DI-A： 4채널 디지털 입력 기판^＊3

- HVS-100DO： 2채널 디지털 출력 기판^＊3

- HVS-NIF： NDI I/F 기판^＊3

- HVS-DNT： Dante 오디오 기판^＊3

^*1 12G-SDI로 사용할 경우, SLOT3의 입출력 기판은 홀수만 12G에 대응합니다. SLOT1과 SLOT2는모든 입출력이 12G에 대응합니다.

^*2 HVS-Q12ME와 HVS-Q12FLX는 Front에서 장착

^*3 HVS-100DI-A/100DO/NIF/DNT는 최대 3장 장착 가능하며 혼재도 가능.

Others

- HVS-Q12PSM： HVS-Q12용 Redundant 전원유닛

- HVS-Q12SSD： SSD옵션（Clip, Still, Log용）

- HVS-AUX16A/32A/64A/16B/16C/16D： AUX유닛 (이더넷 LAN접속)

- HVS-TALR32： Relay타입 Tally유닛 (RS-422 접속)
