멀티 뷰어

MV-4000 시리즈


최대 68 입력, 8 채널 114 윈도우 출력.
12G-SDI를 비롯한 각종 혼합 입력에 대응하여
쾌적한 4K 워크 플로우를 실현하는 멀티 뷰어.
표시 윈도우의 레이아웃은 출력마다 자유롭게 변경 가능.

표준으로 SMPTE ST 2110 및 SMPTE ST 2022-6의 IP 입력에 대응하고 옵션에 따라 최대 32 입력까지 대응 가능.
플렉시블한 레이아웃에 대응해, 최대 5 모니터 출력, 25 윈도우 표시가 가능. LiveViewer에서의 M-JPEG 스트림 출력이나 알람 녹화 기능(PC의 HDD에 보존)도 표준 탑재.
기존의 FOR-A 멀티뷰어와 동등 기능의 레이아웃 매니저, 외부 I/F, 감시도 포함한 프로토콜에 대응.
*1 SMPTE ST 2110-10/20/30/40(timecode) *2 SMPTE ST 2022-7 *3 ST 2110의 경우. 모두 비압축, 차후 대응 예정

12G-SDI 탑재 모델을 새롭게 추가.
 미탑재 모델도 옵션으로 12G-SDI 입력에 대응.


MV-4200 시리즈에 MV-4220을 추가하고 3U 모델의 MV-4300 시리즈를 라인업에 추가함으로써 MV-4200 시리즈는 새로운 MV-4000 시리즈로 전개하기 시작했습니다. MV-4220/4320(사진 왼쪽)에서는 12G-SDI 입출력을 가능하게 하고 있습니다. 그 외의 제품에 대해서도, 옵션의 MV-4220SDI(사진 오른쪽)를 추가하는 것으로, 12G-SDI 입력의 대응이 가능하게 됩니다.


MV-4220SDI는 12G-SDI 미탑재 모델에서 12G-SDI에서 4K 입력을 할 수 있습니다. MV-4220SDI를 사용하면 SQD(Square Division) 방식뿐만 아니라 2SI(2 Sample Interleave) 방식의 쿼드 링크 3G-SDI 입력에도 대응할 수 있습니다.

SDI 출력 전용 모델 MV-4210/4310 라인업


HDMI 출력 대신 SDI 출력을 탑재, 최대 8 채널의 SDI 비디오 출력이 가능한 모델 MV-4210 (사진) / 4310을 라인업하고 있습니다.

옵션 카드 장착으로 최대 68입력 * 에 대응


입력 옵션 카드 MV-4200SDI (3G/HD/SD-SDI, 아날로그 컴포지트 x 20), MV-4200PCI (DVI-I/HDMI/RGBHV x 8), MV-4220SDI (12G x 5 또는 3G/HD/SD- SDI x 20) 및 인터페이스 옵션 카드 MV-4200IF (GPIO, 직렬 제어, 아날로그 오디오 입력, AES 오디오 입력, GENLOCK 입력)의 자유로운 조합이 가능
※ 옵션 카드 MV-4200SDI 또는 MV-4220SDI 3장 장착 시

최대 8개 모니터로 다른 레이아웃 출력


  • 8채널에 맞춰 최대 114개의 영상 윈도우를 표시
  • 8채널에 맞춰 최대 8개의 시계를 표시
  • 모든 출력에 맞춰 로고는 최대 8종류, 배경은 출력마다 1종류 표시 가능.

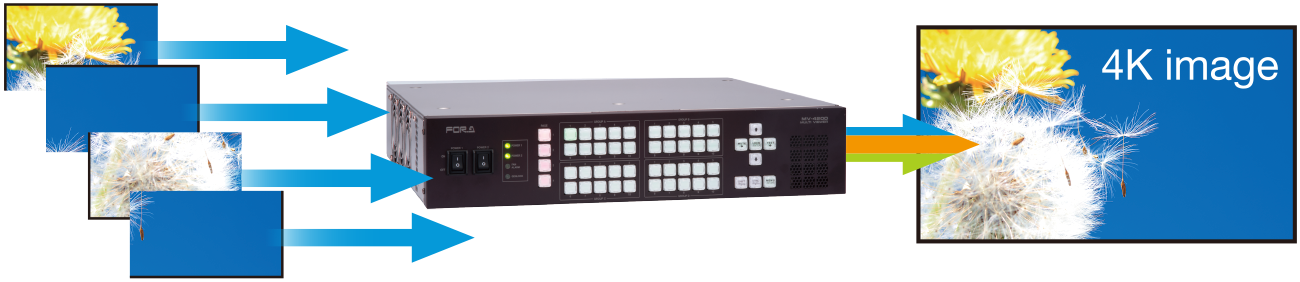

12G-SDI 또는 3G-SDI로 4K 영상 입출력 * 가능


레이아웃 관리자를 사용하여 4K 영상을 쉽게 배치하고 원활하게 표시 가능
※ 12G-SDI 출력은 MV-4220/MV-4320만

HDMI 2.0 LEVEL B 출력에 대응


HDMI 2.0(4K 대응) 케이블 1개로 4K 출력(3840 x 2160, YUV 4:2:0)

4K 출력 대응 크로스 포인트 제어


크로스 포인트 1~4에 할당된 4개의 입력 영상을 일괄 제어

HDMI 2.0 LEVEL B 설정 시의 레이아웃은 2종류에서 선택 가능


HD4 채널 출력 +4K 1 채널 4 분배 출력
HD4 채널 출력 +4K 1 채널 4 분배 출력
HD 컬러 바 4 분배 출력 +4K 2 채널 각 2 분배 출력
HD 컬러 바 4 분배 출력 +4K 2 채널 각 2 분배 출력

12G-SDI 출력 시 * 레이아웃


4K 1채널 2분배 출력 +4K 1채널 4분배 출력
4K 1채널 2분배 출력 +4K 1채널 4분배 출력
4K 1채널/4K→2K다운사이즈 HDMI2분배출력
+4K 1채널/4K→2K다운사이즈 HDMI2분배출력
4K 1채널/4K→2K다운사이즈 HDMI2분배출력
+4K 1채널/4K→2K다운사이즈 HDMI2분배출력

※ 12G-SDI 출력은 MV-4220/MV-4320만

SDI 출력과 HDMI 출력 각각으로 4K/2K 출력과 레이아웃 설정이 가능


제목 필드에 로고 표시


  • 각 입력에 하나의 로고를 등록하거나 모든 창에 사용 가능한 로고를 최대 8개까지 등록
  • 로고 등록 화면에서 비트맵을 불러와 표시 가능
  • 웹 브라우저에서 입력한 텍스트를 제목으로 등록 가능

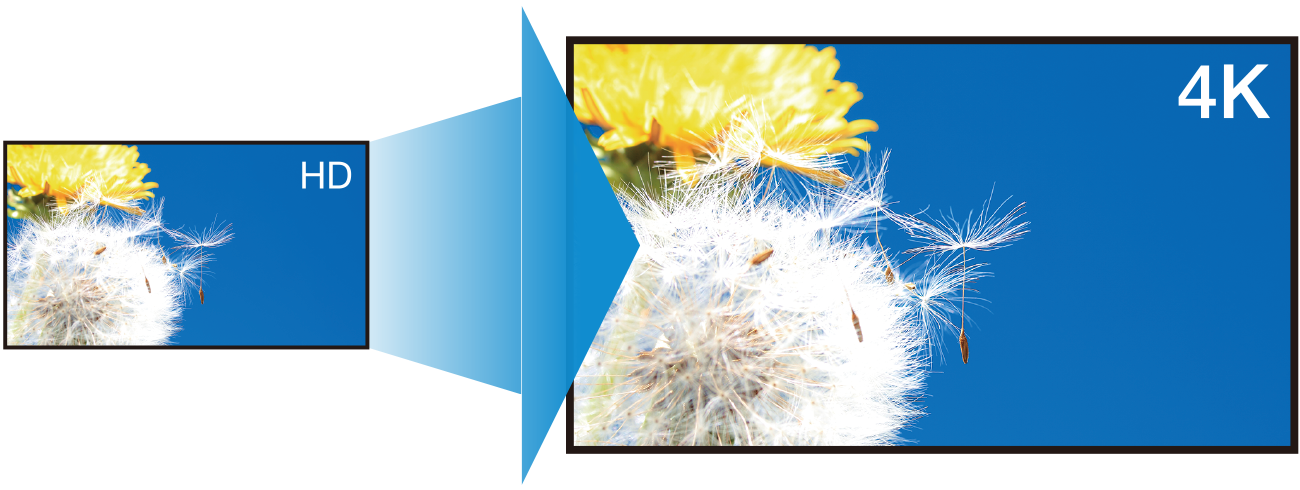

HD에서 4K로 업리사이즈 기능


HDR/SDR 간이 변환 기능


HDR(HLG 방식) * 영상이나 SDR 영상이 혼재하는 시스템의 경우 HDR/SDR 간이 변환 기능을 이용하는 것으로, 모니터의 종류에 관계없이 본래 휘도나 채도에 가까운 상태에서 간이 모니터링이 가능합니다. 입력마다 간이 변환이 가능합니다.

※ HDR 신호는 HLG(Hybrid Log Gamma) 방식만 대응.

HDR에서 SDR로 간이 변환


HDR 영상을 SDR 방식의 모니터에 출력했을 때에, 낮게 표시되는 명도나 채도를 조정해, 본래의 명도/채도에 가까운 상태*5로 모니터 하는 것이 가능하게 됩니다.


SDR에서 HDR로 간이 변환


SDR 영상을 HDR 방식의 모니터에 출력했을 때에, 높게 표시되는 명도나 채도를 조정해, 본래의 명도/채도에 가까운 상태 * 로 모니터 하는 것이 가능하게 됩니다.

※ HDR 신호는 HLG(Hybrid Log Gamma) 방식만 대응.


멀티뷰어 내부 생성 아이템의 간이 변환


멀티 뷰어에서 SDR 기준으로 생성된 아이템(타이틀/탈리/시계/레벨 미터 등)을 HDR 모니터 표시용으로 간이 변환 가능. HDR 소재로 표시할 때 아이템의 휘도/색차가 강조되는 것을 방지합니다.

레이아웃 관리자


Windows PC상에서 동작하는 레이아웃 매니저를 표준 첨부. 레이아웃 패턴의 등록이나 전환, 타이틀 표시 등 각종 설정을 PC상에서 자유자재로 변경 가능합니다.
레이아웃은 출력마다 최대 68 패턴까지 본체 메모리에 저장 가능. 저장 후 전면 패널에서 직접 리콜할 수 있습니다.

기타 특징


  • 네트워크 동영상 전송 기능
  • 네트워크 녹화 기능
  • 각종 신호의 혼합 입력에 대응
  • 각종 신호의 고화질 출력에 대응
  • 오디오 레벨 표시
  • 오디오 모니터링 출력
  • 오류 화면 하이라이트 기능
  • 탈리 표시/타이틀 표시/타임 코드 표시
  • 시각 표시/타이머 표시/인포메이션 디스플레이 표시
  • 정보 디스플레이 기능
  • 로고 표시/배경 표시
  • INPUT LOCK
  • 30시간제의 시각표시
  • 스케줄 타이머
  • 자르기 기능
  • Freeze 검출 기능

옵션을 추가하여 다른 제품과의 시스템 연계를 확장


MV-4320의 경우(후면 패널:표준시)


확장 예: 위에서 순서대로 MV-4200IF, MV-4200PCI, MV-4200SDI, MV-4220SDI 및 MV-4200PS를 MV-4320에 장착한 예

최대 8대까지 연결 가능한 원격 제어 패널


HVS-AUX16A
16 버튼/1U 랙 크기
HVS-AUX16A
16 버튼/1U 랙 크기
HVS-AUX16B
16 버튼/탁상 타입
HVS-AUX16B
16 버튼/탁상 타입
HVS-AUX32A
32 버튼/1U 랙 크기
HVS-AUX32A
32 버튼/1U 랙 크기

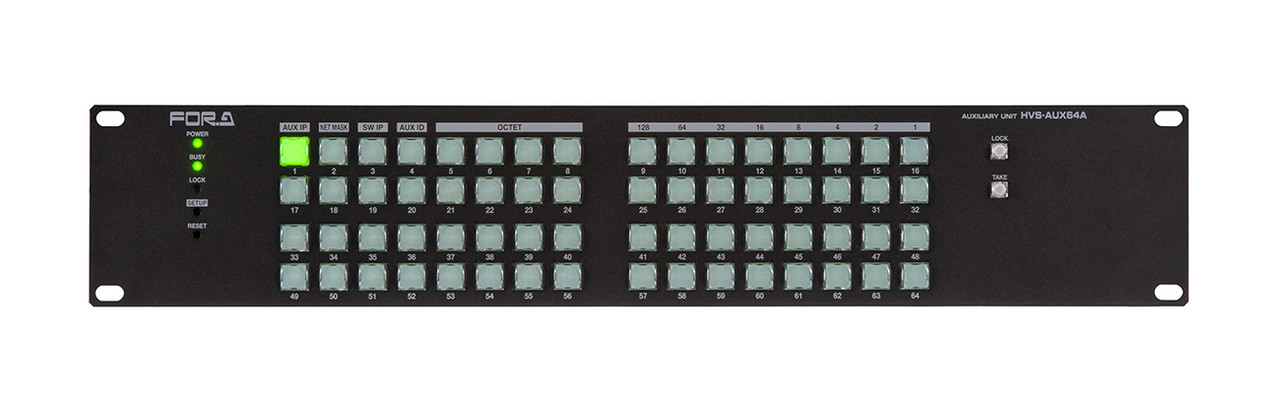

HVS-AUX64A
64 버튼/2U 랙 크기
HVS-AUX64A
64 버튼/2U 랙 크기

라인업


MV-4200 시리즈


2U 사이즈로 최대 68 입력, 8 채널 114 화면 출력에 대응. 옵션 카드는 3장까지 실장 가능.

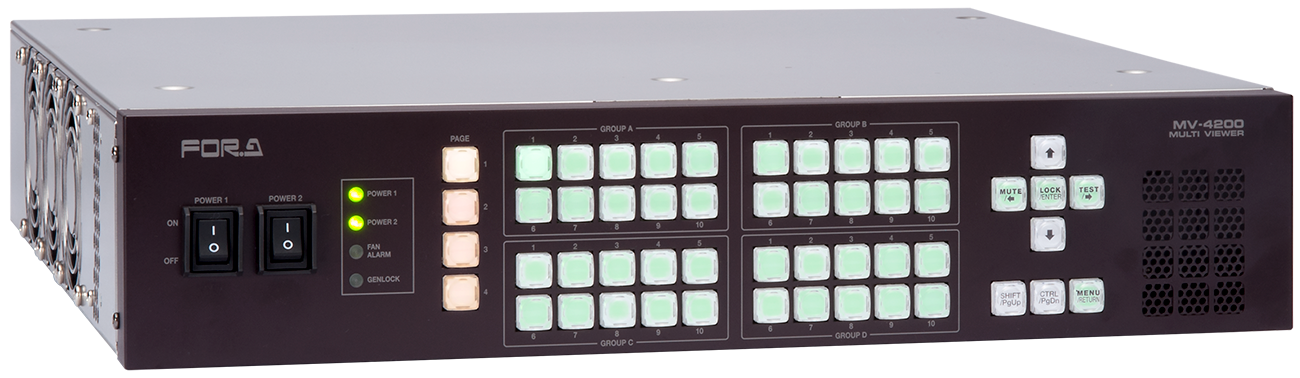

MV-4200


최대 114 윈도우 표시가 가능. 표준으로 3G-SDI 4 출력에 가세해 HDMI 4 출력을 탑재. 12G-SDI를 최대 10입력까지 탑재 가능. *

MV-4210


최대 114 윈도우 표시가 가능. 표준으로 3G-SDI 8 출력을 탑재. 12G-SDI를 최대 10입력까지 탑재 가능. *

MV-4220


최대 110 윈도우 표시가 가능. 표준으로 12G-SDI 2입력 2출력 또는 3G/HD-SDI 8입력 4출력 및 HDMI 4출력을 탑재. 12G-SDI를 최대 12입력까지 탑재 가능. *


MV-4300 시리즈


3U 사이즈로 최대 68 입력, 8 채널 출력에 대응. 옵션 카드는 입력 카드 3장에 가세해 IF확장 카드 1장을 실장 가능. 전원의 핫 스왑에도 대응*

MV-4300


최대 114 윈도우 표시가 가능. 표준으로 3G-SDI 4 출력에 가세해 HDMI 4 출력을 탑재. 12G-SDI를 최대 15입력까지 탑재 가능. *

MV-4310


최대 114 윈도우 표시가 가능. 표준으로 3G-SDI 8 출력을 탑재. 12G-SDI를 최대 15입력까지 탑재 가능. *

MV-4320


최대 110 윈도우 표시가 가능. 표준으로 12G-SDI 2입력 2출력 또는 3G/HD-SDI 8입력 4출력 및 HDMI 4출력을 탑재. 12G-SDI를 최대 17 입력까지 탑재 가능. *

※ 옵션
